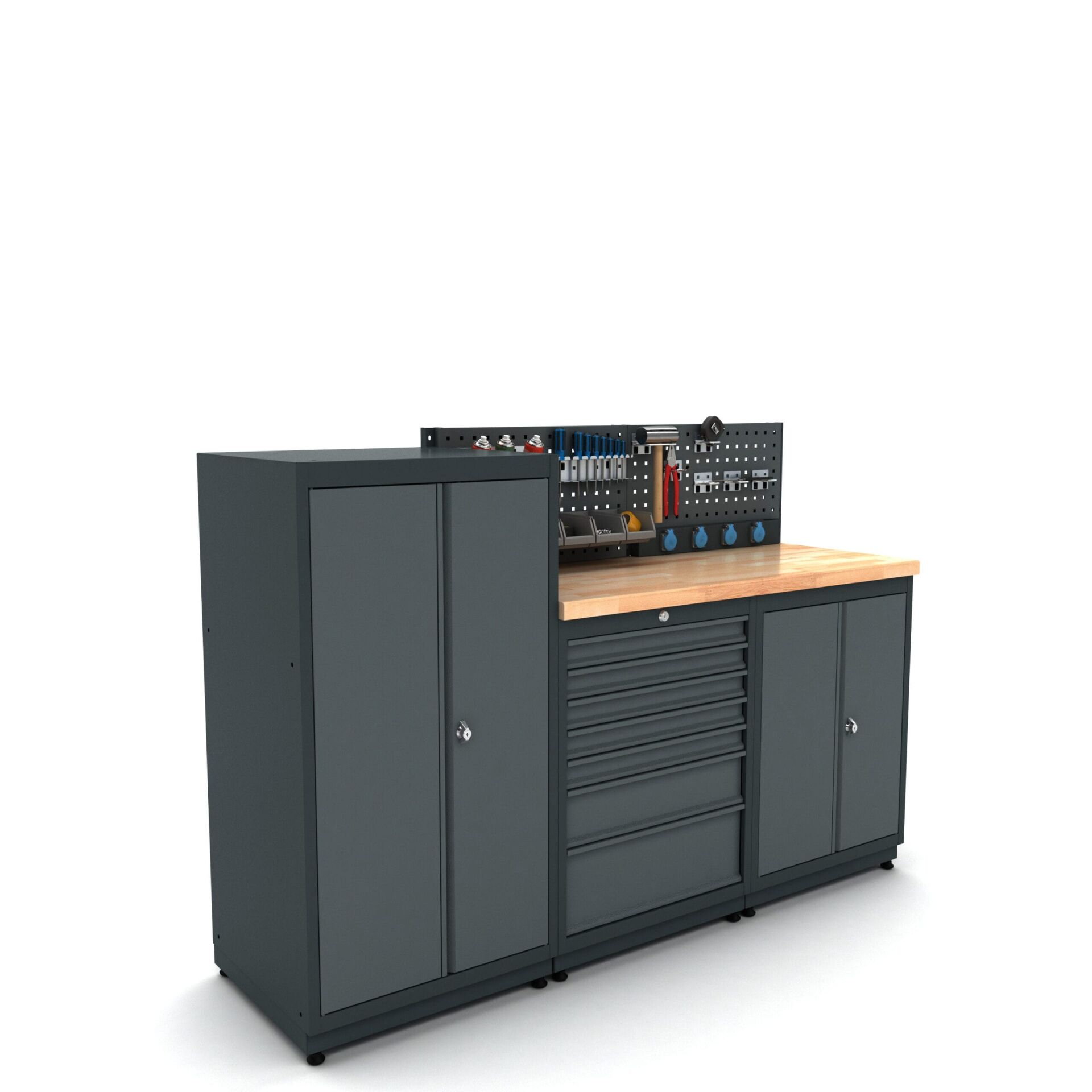

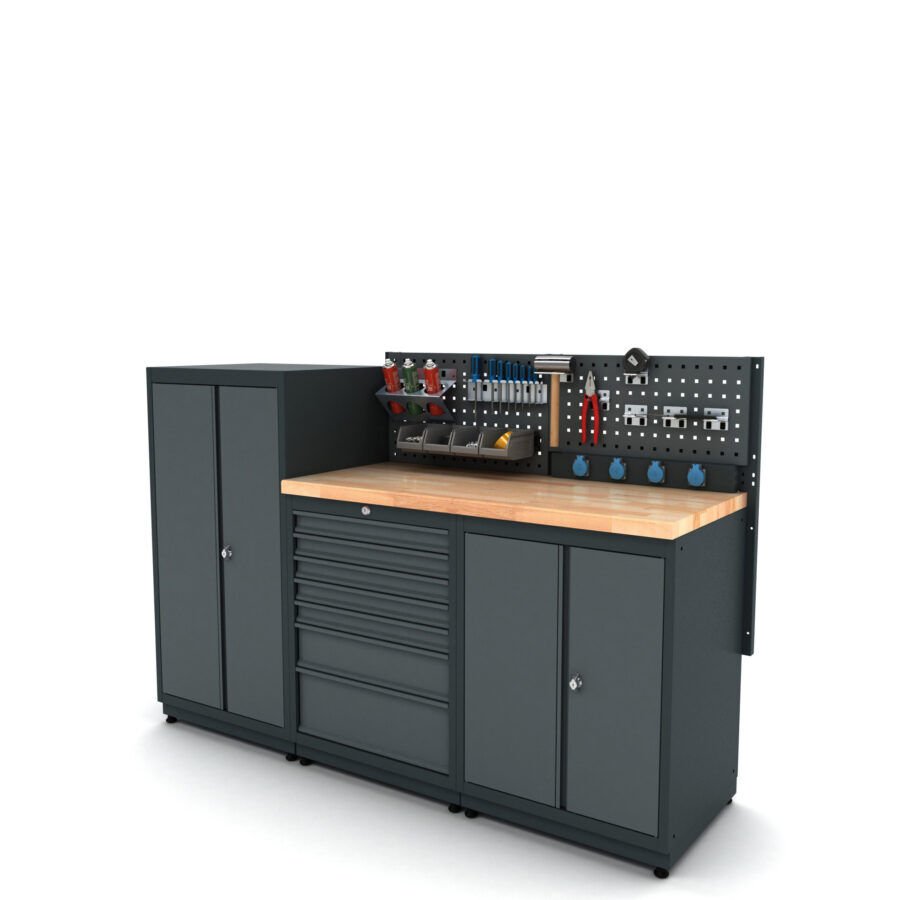

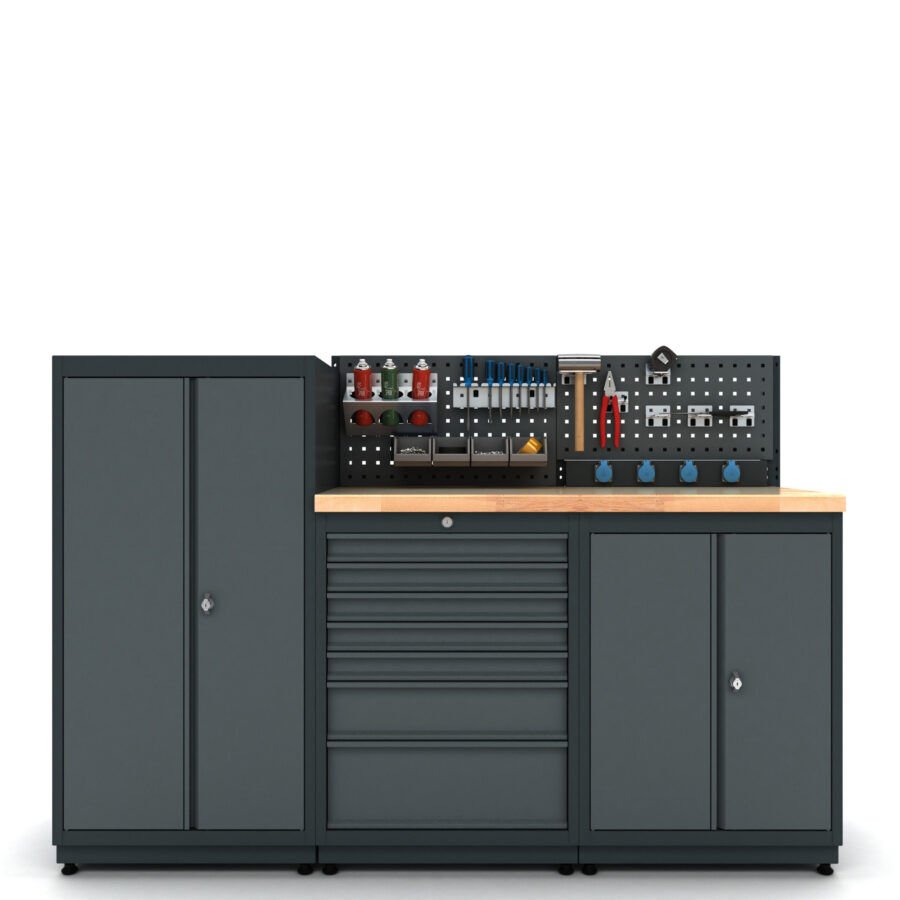

Modüler Çalışma Tezgahı – Çekmeceli, Dolaplı ve Panolu Ürün kodu:36.18.08
SE.36.18.08 Modüler Çalışma Tezgahı, Şahin Ekipman'ın köklü endüstriyel üretim tecrübesinin bir ürünü olarak, fabrika, atölye, oto servis ve mekatronik bakım istasyonlarında yüksek performans ve uzun ömürlü hizmet sunmak üzere tasarlanmıştır. Güçlü kaynaklı çelik şasi ve elektrostatik toz boya ile korunan gövdesi, ağır sanayi şartlarında titreşimsiz ve stabil bir çalışma platformu sağlar. Kompakt 1860 mm genişlik ve 530 mm derinlik ölçüleriyle sınırlı atölye alanlarında bile verimli 5S düzeni kurulmasını mümkün kılar. Delikli pano sistemi, teleskopik çekmeceler ve merkezi kilit mekanizması sayesinde, el aletleri, ölçüm cihazları ve sarf malzemelerin düzenli, erişilebilir ve güvenli biçimde konumlandırılmasını sağlar.
Ürün, mekanik ve elektrik disiplinlerinin aynı istasyonda entegre çalışmasını desteklemek üzere modüler yapılandırılmıştır. Teleskopik çekmece sistemi farklı derinliklerde (70 mm, 140 mm, 210 mm) malzeme gruplandırmasını kolaylaştırırken, merkezi kilit sistemi farklı ekiplerin kendi ekipmanlarını kilit altında tutmasına ve disiplin-bazlı sorumluluk yönetimini net biçimde belirlenmesine olanak tanır. Ayarlanabilir raf sistemi ile yüksek taşıma kapasitesi, ağır parça ve araç bileşenlerinin güvenli depolanmasını garantiler. Elektrostatik toz fırın boya teknolojisi, çizilmez ve uzun ömürlü bir yüzey koruması sağlayarak, bakım maliyetlerini ve operasyonel kesintileri minimize eder.
1273 mm yüksekliği, operatör yorgunluğunu azaltan ergonomik bir çalışma seviyesi sunmaktadır. Arka kısımda yer alan delikli panolar (375x620x15 mm ve 300x620x15 mm), takım asma sisteminin mekanik ve elektrik aletlerini ayrı bölgelere organize etmesini sağlar. 1240 mm x 550 mm çalışma tablası, prototip üretim, montaj, test ve bakım işlemlerinin aynı yüzeyde tamamlanmasını mümkün kılar. Opsiyonel priz ve aydınlatma modülü, elektrikli el aletleri ve ölçüm cihazlarının doğrudan beslenmesini ve optimal görüş koşullarını sağlar.
Teknik Özellikler ve Donanım Parametreleri
| Teknik Parametre | Özellik / Donanım Değeri |
|---|---|

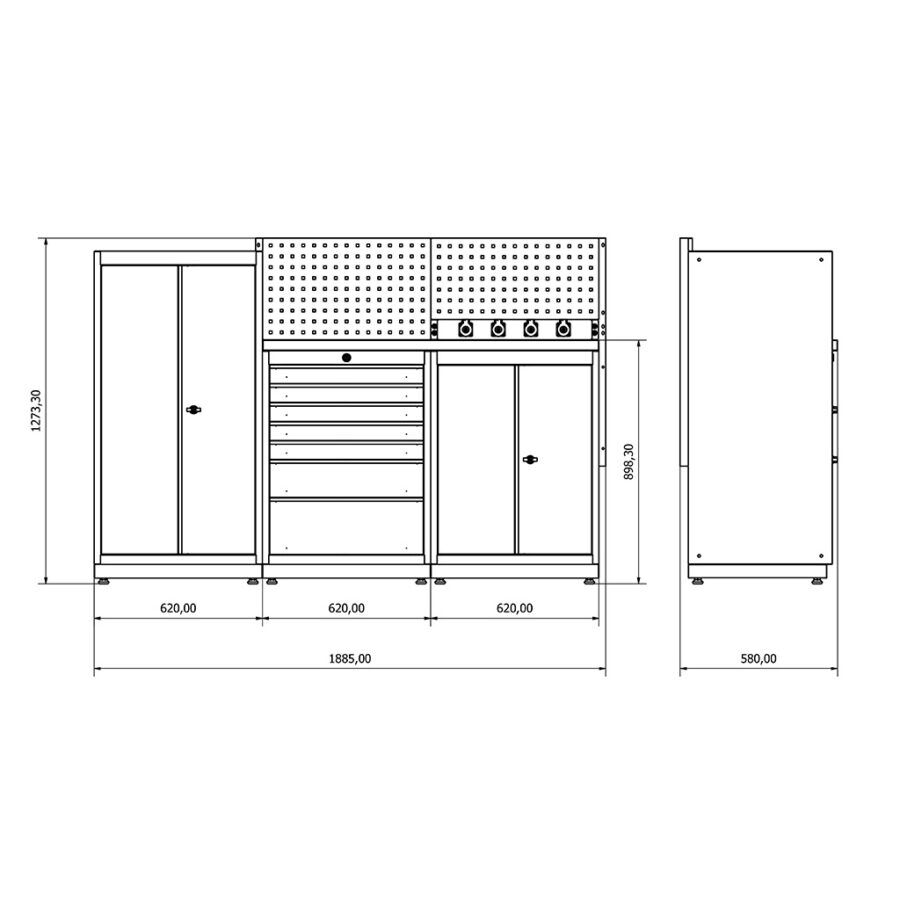

| Dış Ölçüler (Genişlik x Derinlik x Yükseklik) | 1860 mm x 530 mm x 1273 mm |
| Çalışma Tablası Ölçüleri | 1240 mm (Genişlik) x 550 mm (Derinlik) |
| Çalışma Tablası Kalınlığı | 40 mm (Masif Panel / MDF / Paslanmaz Çelik Tabla Seçenekleri Mevcut) |
| Toplam Ağırlık (Aksesuarlar Hariç) | 135 kg |
| Gövde Malzemesi | DKP ve HRP Çelik Sac (Kaynaklı Şasi Yapısı) |
| Gövde Sac Kalınlığı | 1,2 mm - 1,5 mm (Ağır Hizmet Standartları) |
| Yüzey Koruması | Elektrostatik Toz Fırın Boya (Çizilmez, Uzun Ömürlü) |

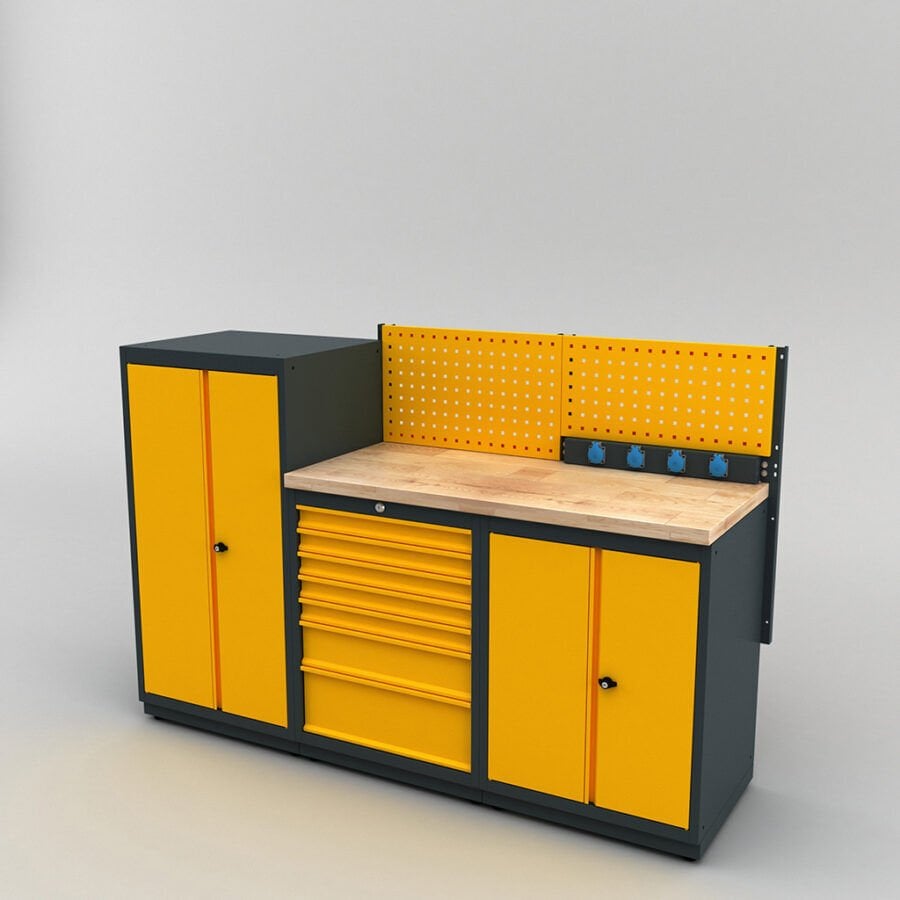

| Standart Renk Seçenekleri | Antrasit Gri (RAL 7016) / Koyu Sarı (RAL 1028) - Özelleştirme Mümkün |
| Delikli Pano Sistemi | 2 Adet (375x620x15 mm + 300x620x15 mm) - Takım Asma ve Organizasyon |
| Çekmece Sistemi | Teleskopik Ray Sistemi (Çoklu Derinlik Seçenekleri) |
| Çekmece Taşıma Kapasitesi | 35 kg (Çekmece Başına) |
| Raf Sistemi | Ayarlanabilir Raf (Yükseklik Ayarı Mümkün) |
| Raf Taşıma Kapasitesi | 95 kg (Raf Başına) |
| Kilitleme Mekanizması | Merkezi Kilit Sistemi (Disiplin-Bazlı Güvenlik ve Sorumluluk Yönetimi) |
| Ayaklar / Tekerlek Sistemi | Ayarlanabilir Ayaklar (Zemin Eşitsizliklerine Uyum) / Opsiyonel Tekerlek |
| Opsiyonel Donanım | Monofaze Priz Modülü (4 Adet) / LED Aydınlatma Sistemi |
Endüstriyel Kullanım Alanları
- Mekatronik Bakım ve Onarım Hizmetleri: Endüstriyel makinelerin mekanik sökülmesi, elektronik kart testleri ve yeniden montajının tek istasyonda gerçekleştirilmesi. Arıza teşhis süresini %40 oranında kısaltarak servis verimliliğini artırır. Merkezi kilit sistemi ile mekanik ve elektrik ekiplerinin kendi aletlerini ayrı bölgelerde güvenli tutması sağlanır.
- Prototip ve Ürün Geliştirme Laboratuvarları: Mekanik gövde tasarımı, elektrik bağlantısı ve yazılım testinin sırasıyla aynı tezgahta yapılması. Tasarımcılar numuneyi başka birime taşımadan üzerinde iteratif çalışmalar yapabilir. Bölünebilir takım asma panosu ile CAD tasarımcısı ve embedded yazılım mühendisi aynı ürün üzerinde paralel çalışabilir.
- Otomotiv Elektrik Sistemleri Montaj Üretimi: Araç elektrik panellerinin mekanik montajı, kablolama ve fonksiyonel test aşamalarının tek istasyonda tamamlanması. Teleskopik çekmeceler farklı derinliklerde konnektör, kablo ve test cihazlarını organize eder. 4 monofaze priz ile test ekipmanları ve lehimleme aletleri aynı hattan beslenebilir.
- Endüstriyel Kontrol Paneli İmalatı: PLC, kontaktör ve sensörlerin mekanik montajı ile elektrik bağlantı ve kalibrasyonunun tek tezgahta gerçekleştirilmesi. Ayarlanabilir raf sistemi (95 kg taşıma kapasitesi) farklı panel boyutlarına uyum sağlar. LED aydınlatma hassas kablolama işleri için 500+ lux seviyesinde görüş sunar.
- Medikal Cihaz Montaj ve Kalite Kontrol: Cerrahi enstrümanların mekanik montajı, sterilizasyon öncesi elektrik testleri ve kalite kontrol prosedürlerinin aynı istasyonda yapılması. Merkezi kilit sistemi ile farklı vardiyaların ekipmanları ayrı tutulabilir. Paslanmaz tabla ve koyu gri RAL 7011 renk, temizlik ve dezenfeksiyona dayanıklı yüzey sağlar.
Fonksiyonel Tasarım ve Çalışma Ergonomisi
Şahin Ekipman SE.36.18.08, endüstriyel çalışma ortamlarının en zorlu koşullarına dayanacak şekilde tasarlanmıştır. Kaynaklı çelik şasi yapısı, ağır parça taşıması ve yoğun operasyonel kullanımda titreşimsiz ve stabil bir platform sağlar. Elektrostatik toz fırın boya teknolojisi, yüksek sıcaklık ve kimyasal etkilere karşı çizilmez bir koruma katmanı oluşturarak, ürünün estetik görünümünü ve fonksiyonel bütünlüğünü uzun yıllar boyunca muhafaza eder. Bu dayanıklılık, bakım maliyetlerini minimize eder ve operasyonel kesintileri ortadan kaldırır.
1273 mm yüksekliği, operatörlerin doğru postür ile çalışmasını sağlayarak, boyun, omuz ve bel bölgesindeki yorgunluğu ve yaralanma riskini azaltır. Teleskopik çekmece sistemi, farklı derinliklerde (70 mm, 140 mm, 210 mm) malzeme ve sarf malzemelerin ergonomik biçimde organize edilmesini mümkün kılar; operatör, ihtiyacı olan aletleri hızlı ve güvenli biçimde erişebilir. Merkezi kilit mekanizması, farklı ekiplerin kendi ekipmanlarını kilit altında tutmasına olanak tanırken, disiplin-bazlı sorumluluk yönetimini net biçimde belirler. Ayarlanabilir raf sistemi (95 kg taşıma kapasitesi), ağır parça ve bileşenlerin güvenli depolanmasını garantiler.
Arka kısımda yer alan delikli pano sistemi (375x620x15 mm ve 300x620x15 mm), mekanik el aletleri, elektrik ölçüm cihazları ve küçük parçaların düzenli, görünür ve kolay erişilebilir biçimde konumlandırılmasını sağlar. 1240 mm x 550 mm çalışma tablası, prototip üretim, montaj, test ve bakım işlemlerinin aynı yüzeyde tamamlanmasını mümkün kılar; parça taşımasını ortadan kaldırarak arıza teşhis süresini kısaltır. Opsiyonel monofaze priz modülü (4 adet) ve LED aydınlatma sistemi, elektrikli el aletleri ve ölçüm cihazlarının doğrudan beslenmesini ve optimal görüş koşullarını sağlayarak, operasyonel verimliliği ve iş güvenliğini artırır.
