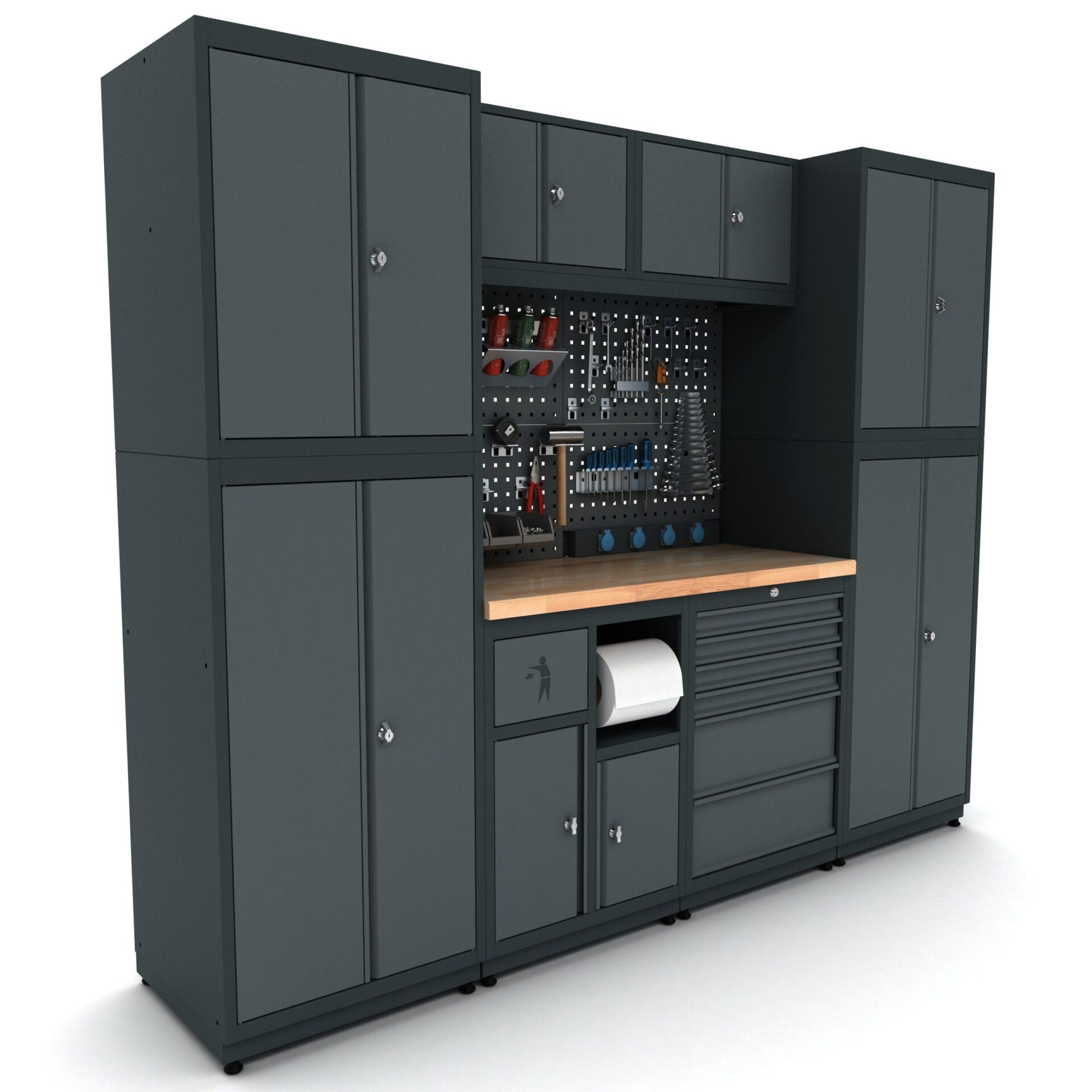

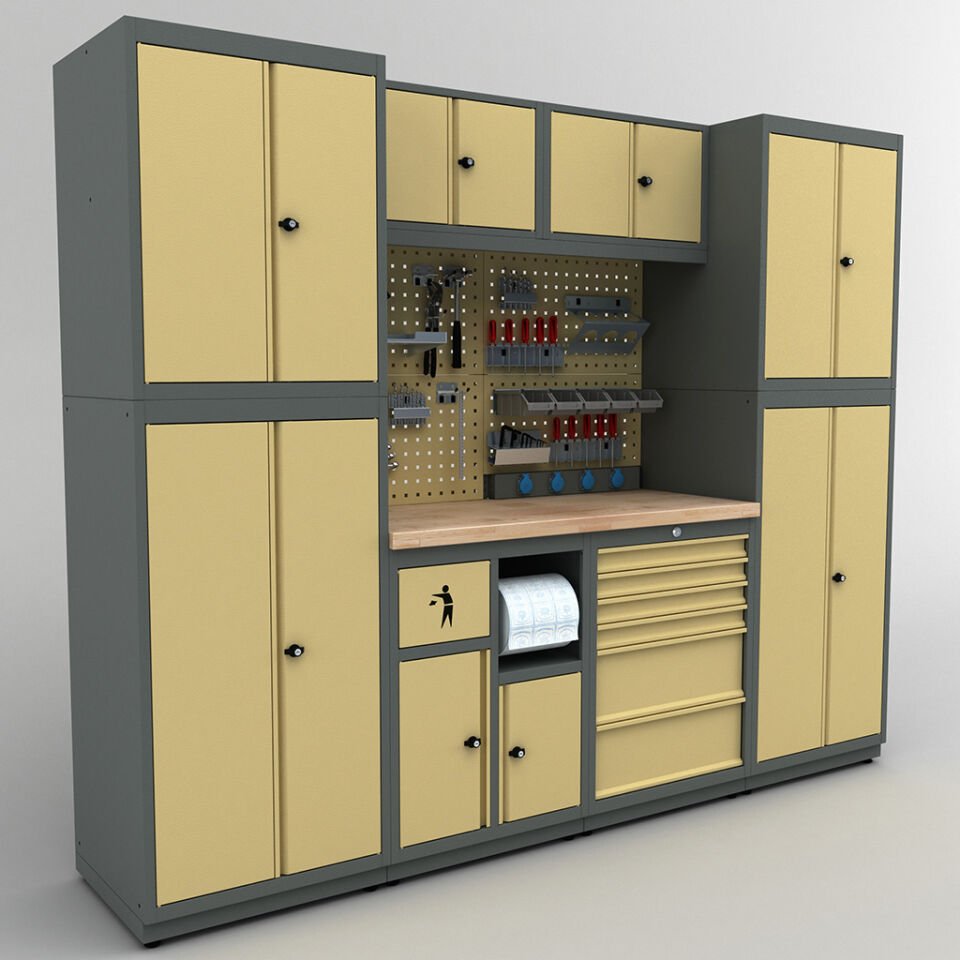

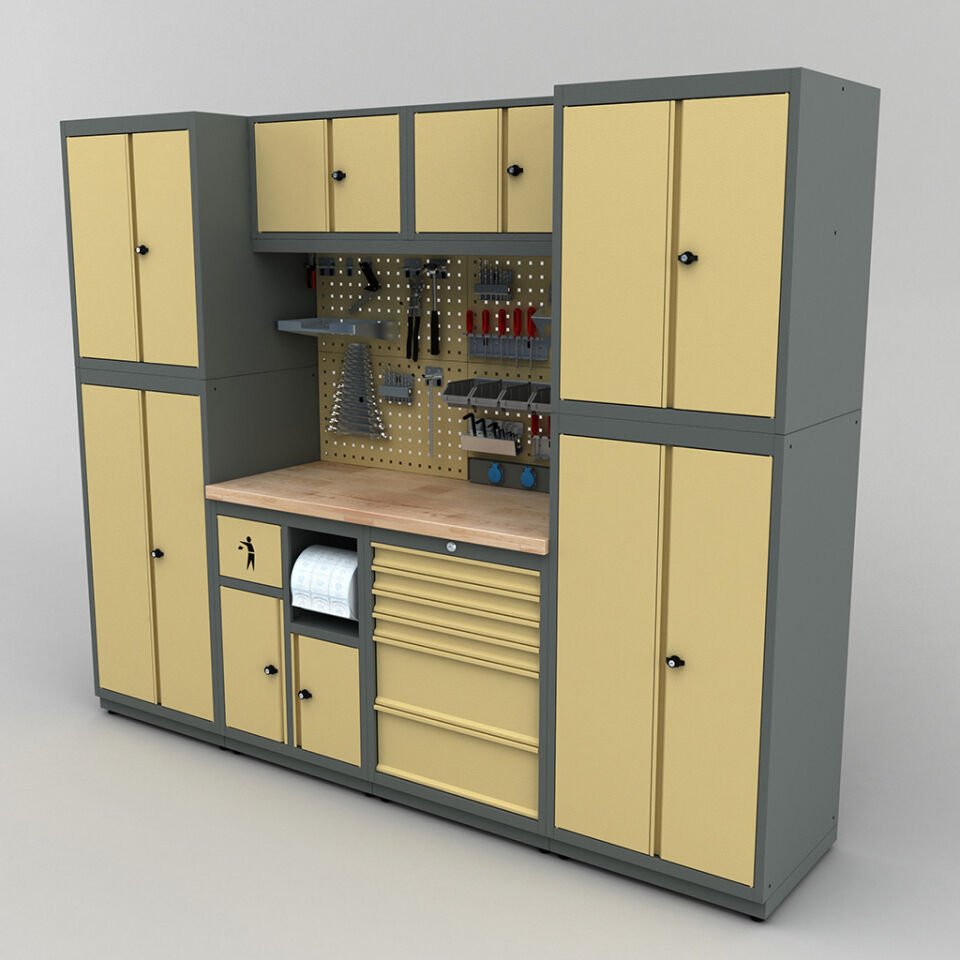

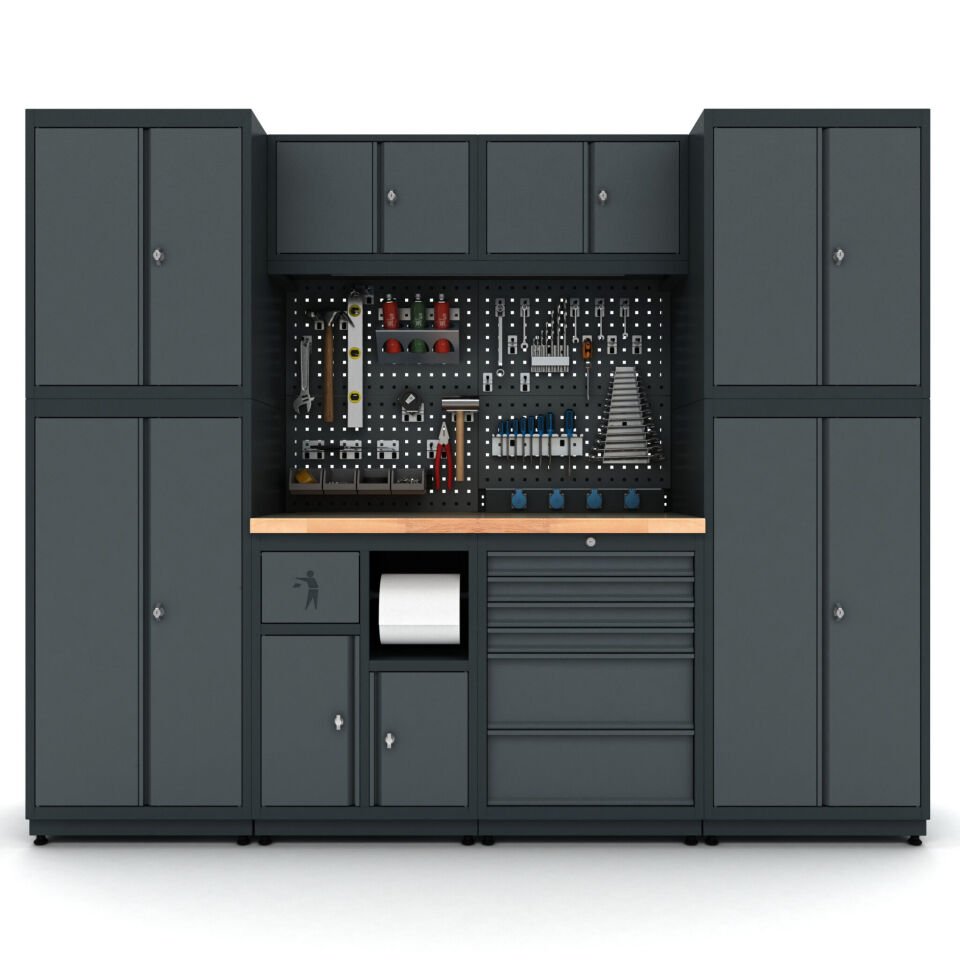

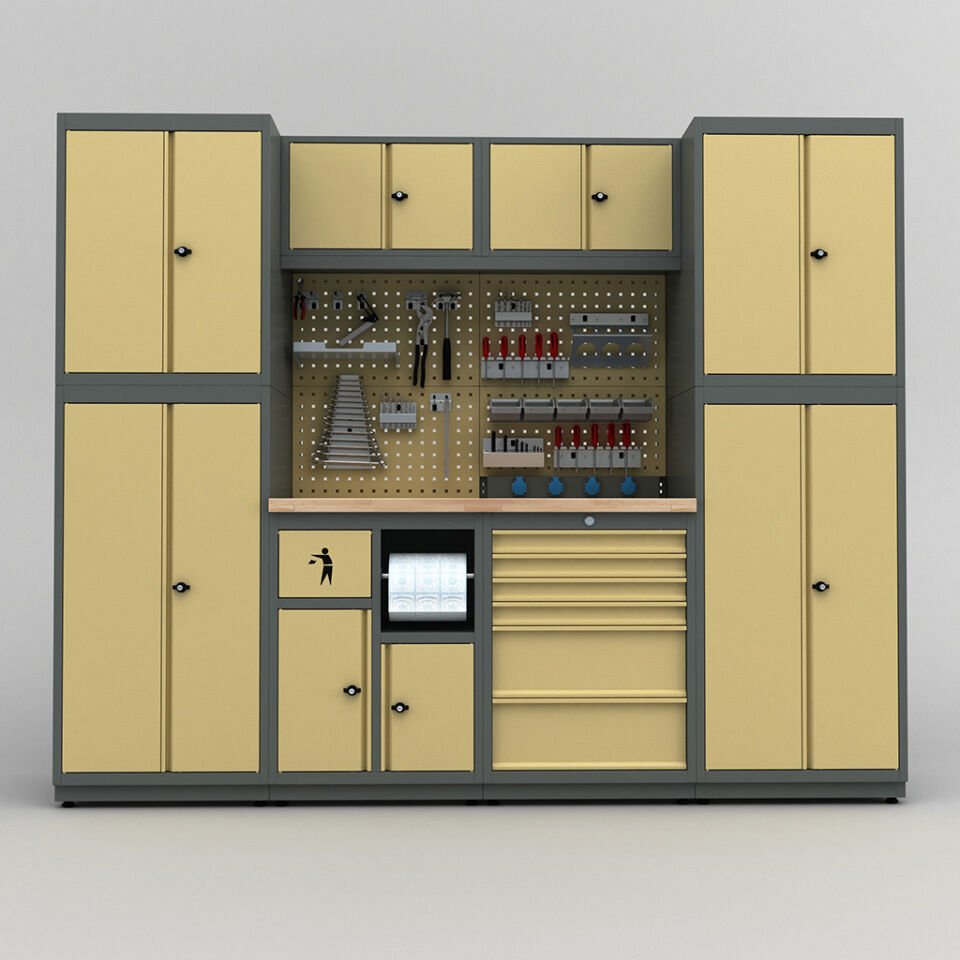

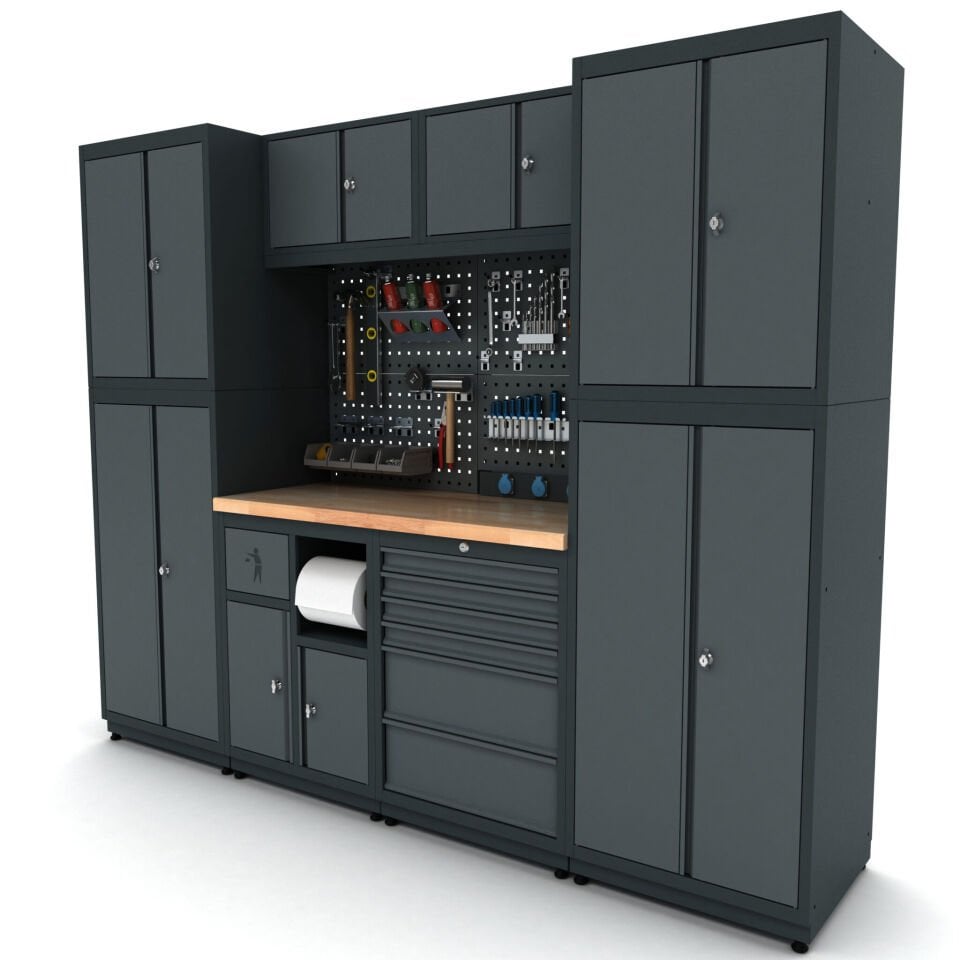

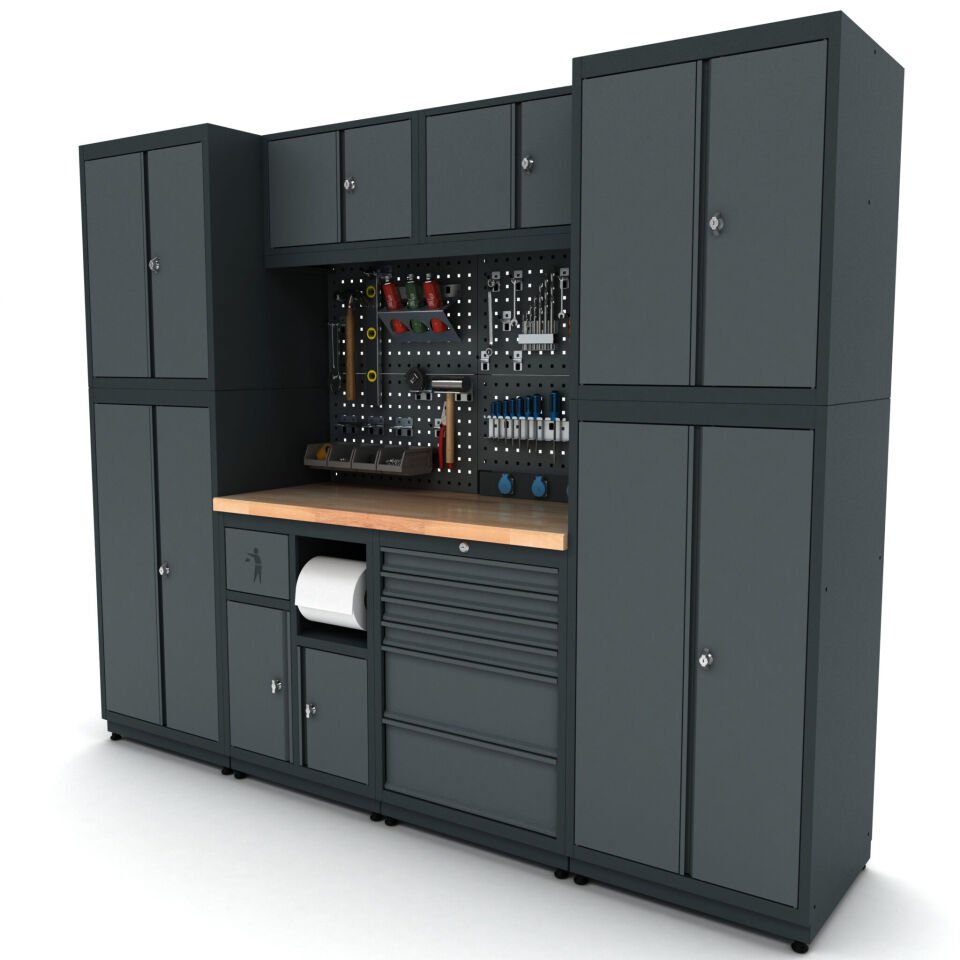

Modüler Çalışma Tezgahı SE.36.18.17 – Endüstriyel Üretim ve Atölye Ortamları için Dayanıklı Çözüm
Şahin Ekipman Modüler Çalışma Tezgahı SE.36.18.17, ağır sanayi şartlarında güvenilir performans sunmak üzere tasarlanmış, köklü endüstriyel üretim deneyiminin ürünüdür. Bu tezgah, kaynaklı çelik şasi ve masif panel yapısıyla, yoğun kullanım koşullarında titreşimsiz ve stabil bir çalışma platformu sağlar. Atölye, fabrika ve üretim sahalarında verimliliği artırmak, malzeme ve takım yönetimini düzenlemek, operatör ergonomisini iyileştirmek ve 5S metodolojisine uygun bir çalışma ortamı oluşturmak için geliştirilmiştir. SE.36.18.17 modeli, modüler yapısı sayesinde farklı iş süreçlerine ve alan konfigürasyonlarına kolayca uyarlanabilir; cıvatalı montaj sistemi ile hasarlı bileşenlerin tek başına değiştirilmesini sağlayarak, toplam sahip olma maliyetini önemli ölçüde düşürür.
Şahin Ekipman tarafından üretilen bu tezgah, elektrostatik toz fırın boya teknolojisiyle korunmuş yüzeyler sayesinde çizilmelere ve korozyona karşı uzun ömürlü dayanıklılık sunar. Merkezi kilit mekanizması, teleskopik ray sistemi ve ayarlanabilir raf yapısı, operatörlerin hızlı ve güvenli erişim sağlamasını garantiler. Kayın masif panel veya paslanmaz tabla seçenekleriyle tezgah üstü, ağır takım ve malzeme yüklenmesine dayanıklı bir çalışma yüzeyi oluşturur. Ayarlanabilir ayak sistemi, farklı zemin yüksekliklerine uyum sağlayarak, ergonomik çalışma yüksekliğini her operatör için optimize eder ve uzun vardiyalarda yorgunluğu azaltır. Opsiyonel monofaze priz ve aydınlatma donanımları, çalışma alanında elektrik ve görüş koşullarını iyileştirerek, operasyonel verimliliği ve iş güvenliğini artırır.
Teknik Özellikler ve Donanım Parametreleri
| Teknik Parametre | Özellik / Donanım Değeri |
|---|---|

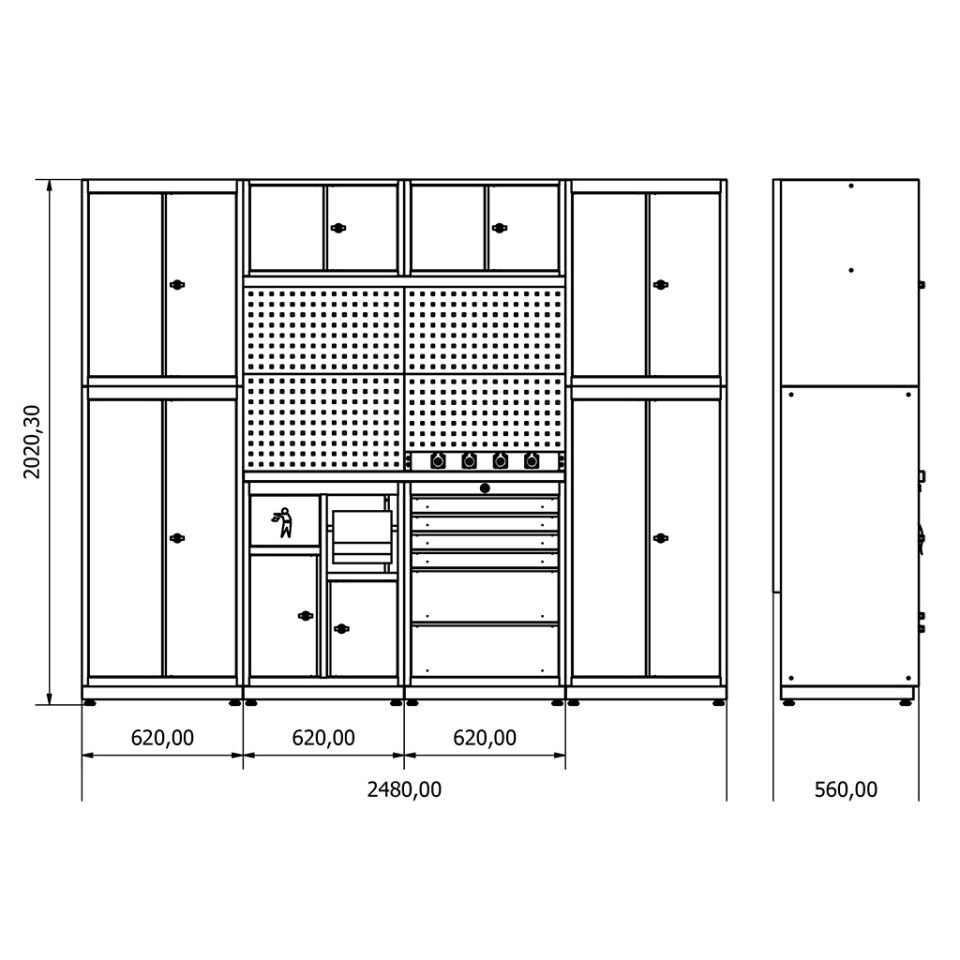

| Dış Ölçüler (Genişlik × Derinlik × Yükseklik) | Uzunluk : 2480 mm × Derinlik: 550 mm (Tezgah) / 530 mm × Yükseklik: 2020 mm |
| Tezgah Üstü Malzeme | 30 mm Kayın Masif Panel veya 30 mm Ham MDF + 1,20 mm Paslanmaz Çelik Tabla (seçenekli) |
| Çekmece Sistemi | Teleskopik Ray Sistemi (Tam Açılır, Yumuşak Kapanış) |
| Çekmece Adet ve Ölçüleri | 8 × 70 mm + 5 × 140 mm + 2 × 210 mm (Toplam 15 çekmece, modüler konfigürasyon) |
| Çekmece Taşıma Kapasitesi | 35 kg / çekmece (Teleskopik ray sistemi ile güvenli yükleme) |
| Raf Sistemi | Ayarlanabilir Raf Sistemi (Dikey Aralık: 50 mm Adımlarla Ayarlanabilir) |
| Raf Taşıma Kapasitesi | 95 kg / raf (Ağır sanayi malzeme ve takım depolaması için yeterli) |
| Kilitleme Sistemi | Merkezi Kilit Mekanizması (Tüm çekmeceler tek anahtarla kilitlenebilir) |
| Ayak Sistemi | Ayarlanabilir Ayaklar (Yükseklik Ayarı: ±50 mm, Titreşim Giderici Özellik) |
| Gövde Sac Kalınlığı | 1,2 mm Çelik Sac (Kaynaklı Konstrüksiyon, Ağır Hizmet Sınıfı) |
| Yüzey Koruması (Boya Teknolojisi) | Elektrostatik Toz Fırın Boya (RAL 7016 Antrasit Gri / RAL 7011 Koyu Gri, Çizilmez ve Korozyon Dirençli) |
| Renk Seçenekleri | Gövde: RAL 7016 (Antrasit Gri) | Çekmece ve Dolap: RAL 7011 (Koyu Gri) | Diğer RAL Renkleri Opsiyonel |
| Opsiyonel Elektrik Donanımları | 4 × Monofaze Priz (230V) + LED Aydınlatma Sistemi (Seçenekli) |
| Montaj Sistemi | Cıvatalı Modüler Yapı (Parça Bazlı Değiştirilebilirlik, Kolay Bakım ve Onarım) |
| Yedek Parça Uygunluğu | Teleskopik Ray, Merkezi Kilit Mekanizması, Çekmece Gövdesi, Ayak Takımı Stoklu Tutulur |
Endüstriyel Kullanım Alanları
- Otomotiv Yan Sanayi ve Montaj Tesisleri: Motor bloğu, şanzıman ve aks montajı yapan tesislerde, işçilerin el aletlerini, kalıpları ve hassas ölçüm cihazlarını organize etmek için kullanılır. 2480 mm uzunluğu ve modüler raf sistemi, montaj hattında farklı istasyonlara göre yedek parça ve takımları sıcak tutmaya olanak tanır. Teleskopik çekmeceler (35 kg kapasiteli) ağır metal parçaları güvenle depolamak için tasarlanmıştır.
- Elektrik-Elektronik Üretim ve Onarım Atölyeleri: Kontrol paneli, PLC, inverter ve endüstriyel elektronik cihazların onarım ve kalibrasyonu sırasında, hassas ölçüm aletleri, lehimleme ekipmanları ve yedek elektronik bileşenlerin organize depolanması için kullanılır. Merkezi kilit sistemi ve ayarlanabilir raf yapısı, farklı boyuttaki elektronik modüllerin güvenli saklanmasını sağlar.
- Makine İmalat ve Kalıphane Atölyeleri: CNC torna, freze ve elektro-erozyon makinelerinin bakım ve onarımında, kesici takımlar, kalıp parçaları, ölçüm şablonları ve yedek mekanik bileşenlerin depolanması için tercih edilir. 95 kg raf kapasitesi ve cıvatalı modüler yapı, ağır kalıp parçalarının güvenli tutulmasını ve hızlı erişimini sağlar.
- Gıda ve İçecek Endüstrisi Bakım Bölümleri: Paketleme makineleri, konveyör sistemleri ve soğutma ekipmanlarının periyodik bakımında, yedek motor, pompa, valf ve elektrik bileşenlerinin organize depolanması için kullanılır. Monofaze priz ve aydınlatma özelliği, elektrikli test cihazlarının doğrudan tezgahta çalıştırılmasına imkan tanır.
- Tekstil Makineleri Üretim ve Servis Merkezleri: Dokuma, örme ve boyama makinelerinin montaj, ayarlama ve onarım aşamalarında, hassas mekanik parçalar, elektrik bileşenleri, kalibre araçları ve yedek parçaların organize depolanması için kullanılır. Ayarlanabilir raf sistemi ve teleskopik çekmeceler, farklı boyut ve ağırlıktaki tekstil makine parçalarına uyum sağlar.
Fonksiyonel Tasarım ve Çalışma Ergonomisi
Şahin Ekipman SE.36.18.17 modeli, kaynaklı çelik şasi ve masif panel yapısıyla, ağır sanayi şartlarında titreşimsiz ve stabil bir çalışma platformu oluşturur. Elektrostatik toz fırın boya teknolojisiyle korunmuş yüzeyler, çizilmelere, kimyasal maddelere ve korozyona karşı uzun ömürlü dayanıklılık sağlar. Merkezi kilit mekanizması, tüm çekmeceler ve depolama alanlarını tek bir anahtarla güvenli hale getirerek, hassas takım ve malzemelerin korunmasını garantiler. Teleskopik ray sistemi, çekmecenin tam açılmasını sağlayarak, operatörlerin içerideki malzemelere hızlı ve güvenli erişim yapmasını kolaylaştırır. Ayarlanabilir raf sistemi (50 mm adımlarla), farklı boyut ve ağırlıktaki malzemelerin optimal şekilde depolanmasını sağlar; 95 kg raf kapasitesi, ağır takım ve endüstriyel malzeme depolaması için yeterli güvenlik marjı sunar.
Ergonomik tasarım, operatör yorgunluğunu azaltmak ve çalışma verimliliğini maksimum seviyeye çıkarmak için geliştirilmiştir. Ayarlanabilir ayak sistemi (±50 mm yükseklik ayarı), farklı zemin yüksekliklerine uyum sağlayarak, her operatör için ideal çalışma yüksekliğini sağlar; bu, uzun vardiyalarda bel ve omuz bölgesindeki yorgunluğu önemli ölçüde azaltır. Modüler yapı, atölye ve fabrika ortamlarında 5S düzeni (Seiri, Seiton, Seiso, Seiketsu, Shitsuke) uyumluluğunu kolaylaştırır; takım ve malzemelerin sistematik şekilde organize edilmesi, üretim sürecini hızlandırır ve hata oranını düşürür. Opsiyonel monofaze priz ve LED aydınlatma donanımları, çalışma alanında elektrik ve görüş koşullarını iyileştirerek, operasyonel güvenliği ve verimliliği artırır. Cıvatalı modüler montaj sistemi, hasarlı bileşenlerin (teleskopik ray, merkezi kilit, çekmece gövdesi, ayak takımı) tek başına sökülüp yenisiyle değiştirilmesini sağlar; bu, tezgahın tamamını yenilemek gerekmediğinden, bakım maliyetini kontrol altında tutar ve operasyonel duruş süresini en aza indirir. Şahin Ekipman tarafından sağlanan stoklu yedek parça ve teknik destek hizmetleri, arıza anında hızlı müdahale ve doğru onarım yapılmasını garantiler.
