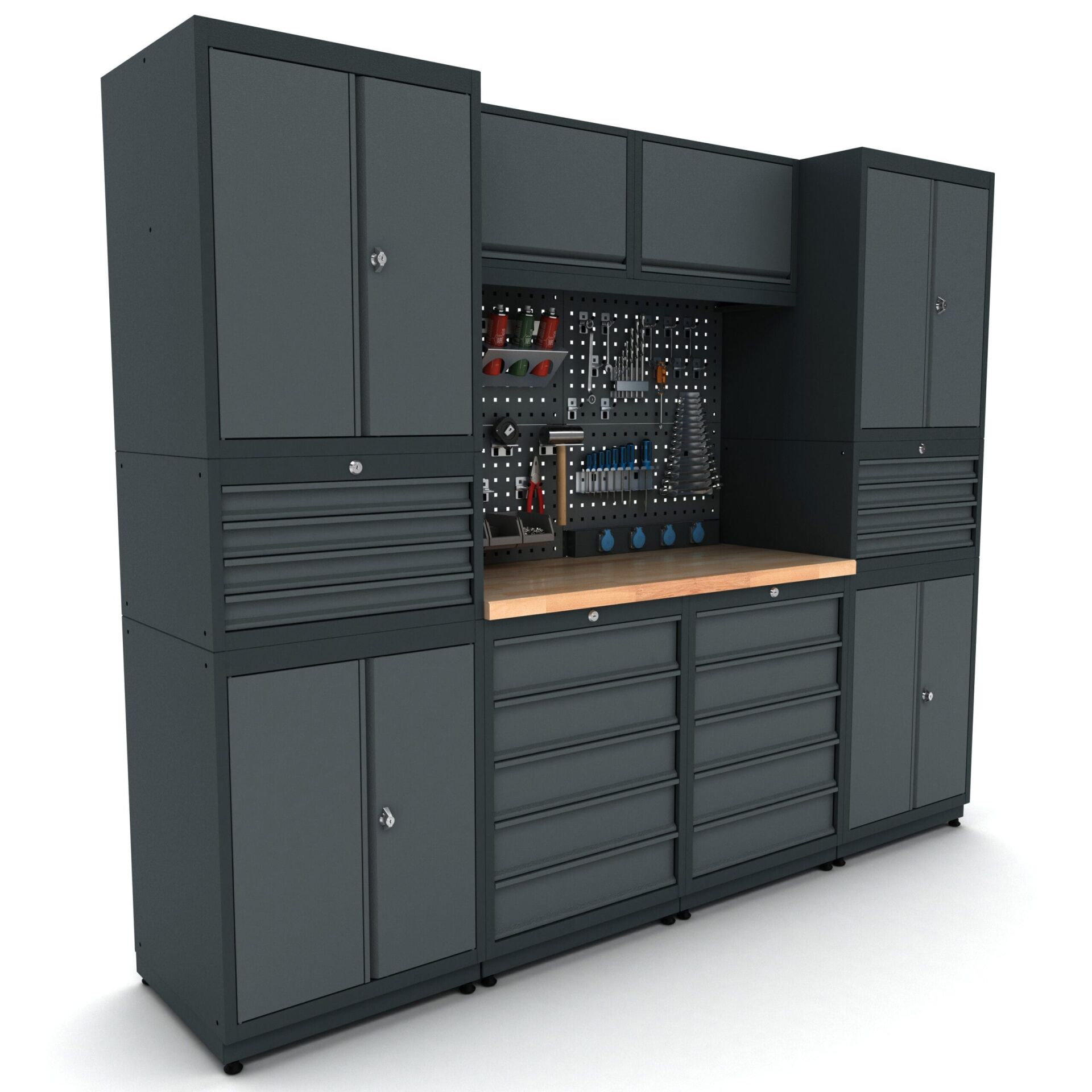

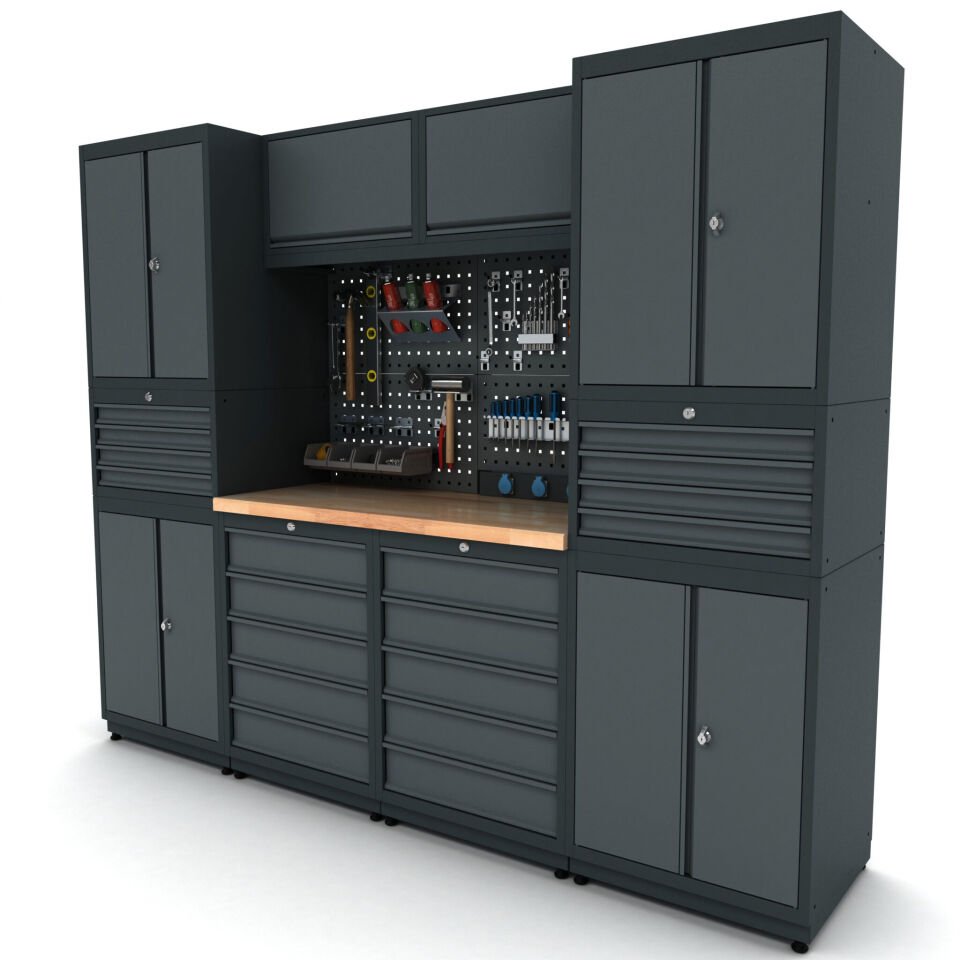

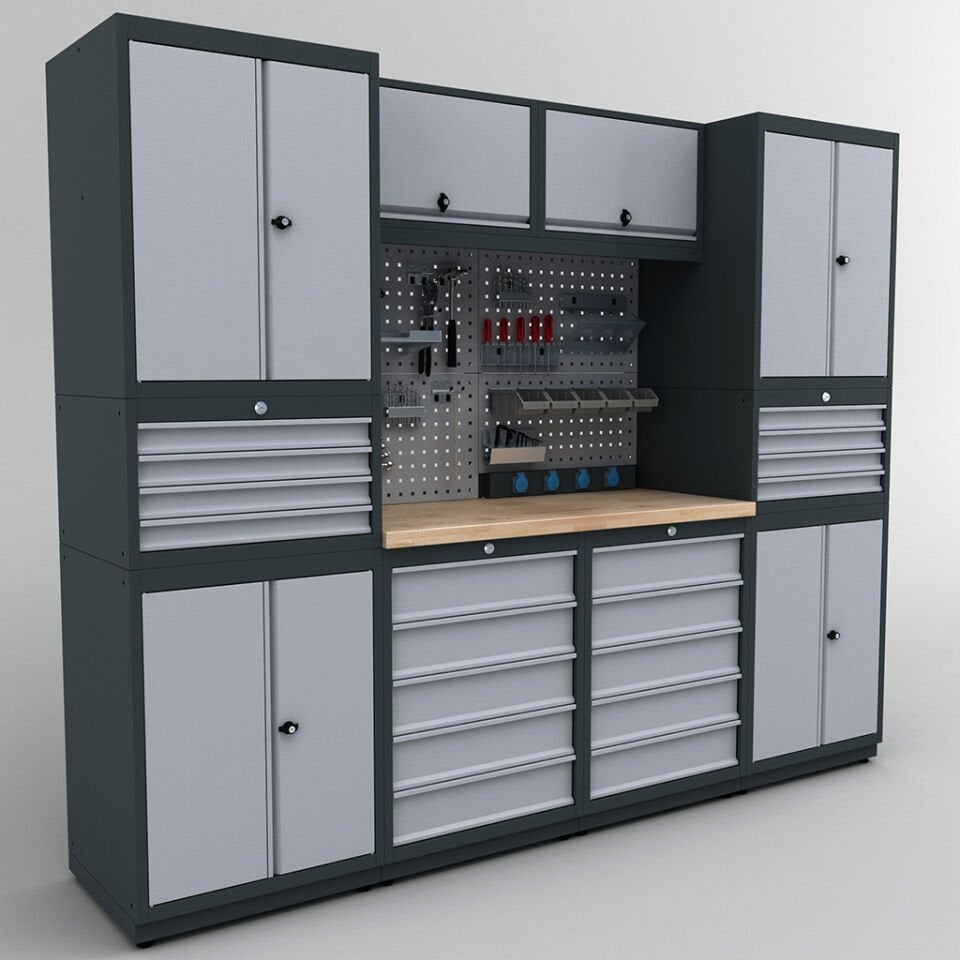

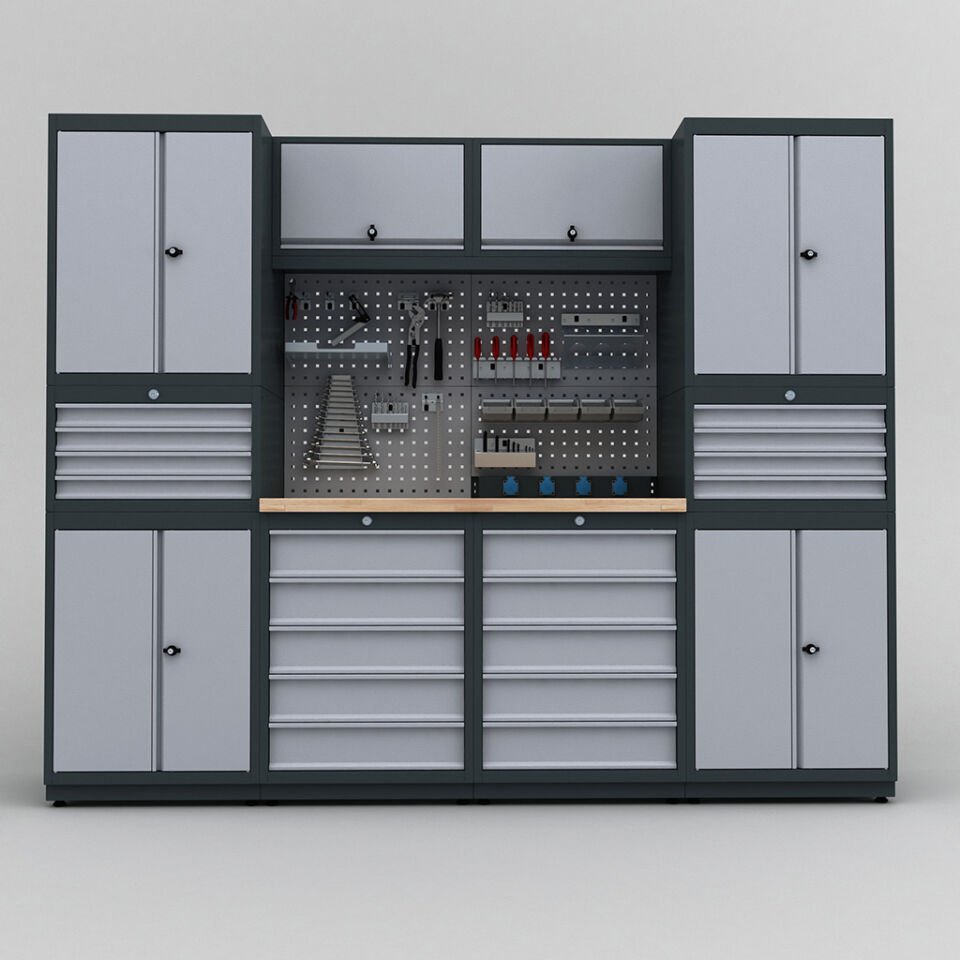

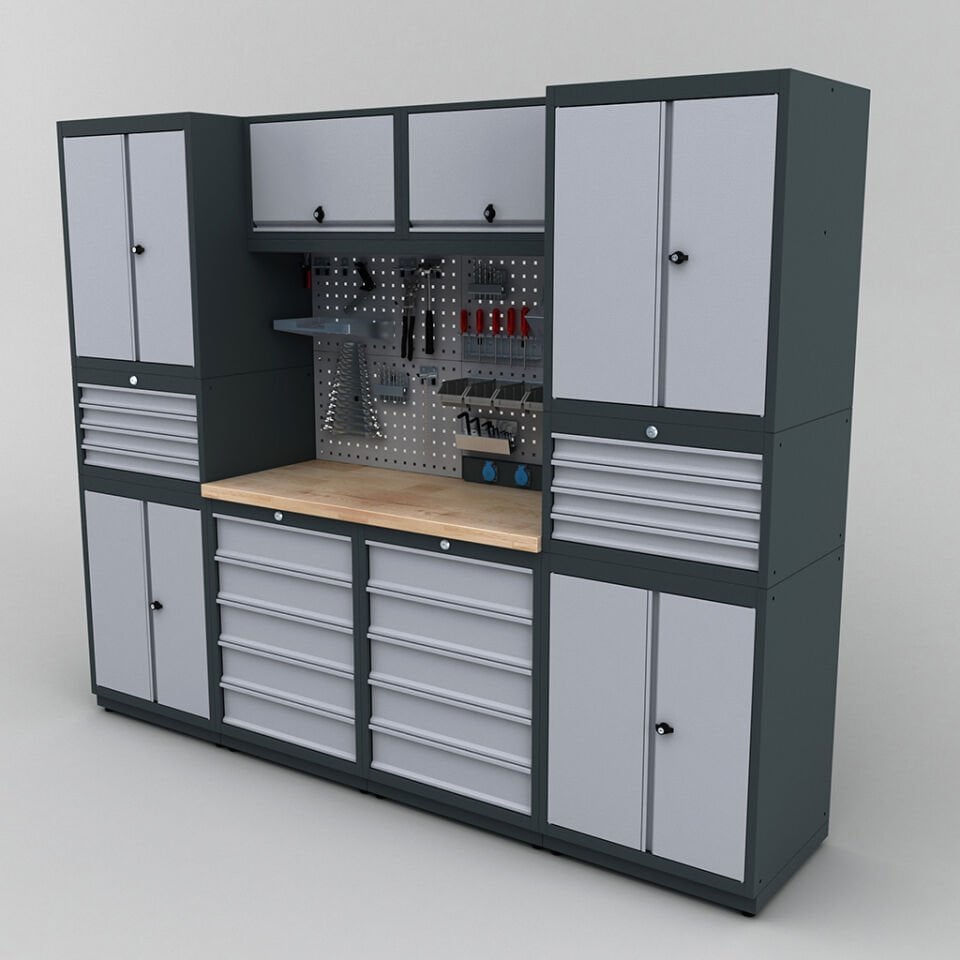

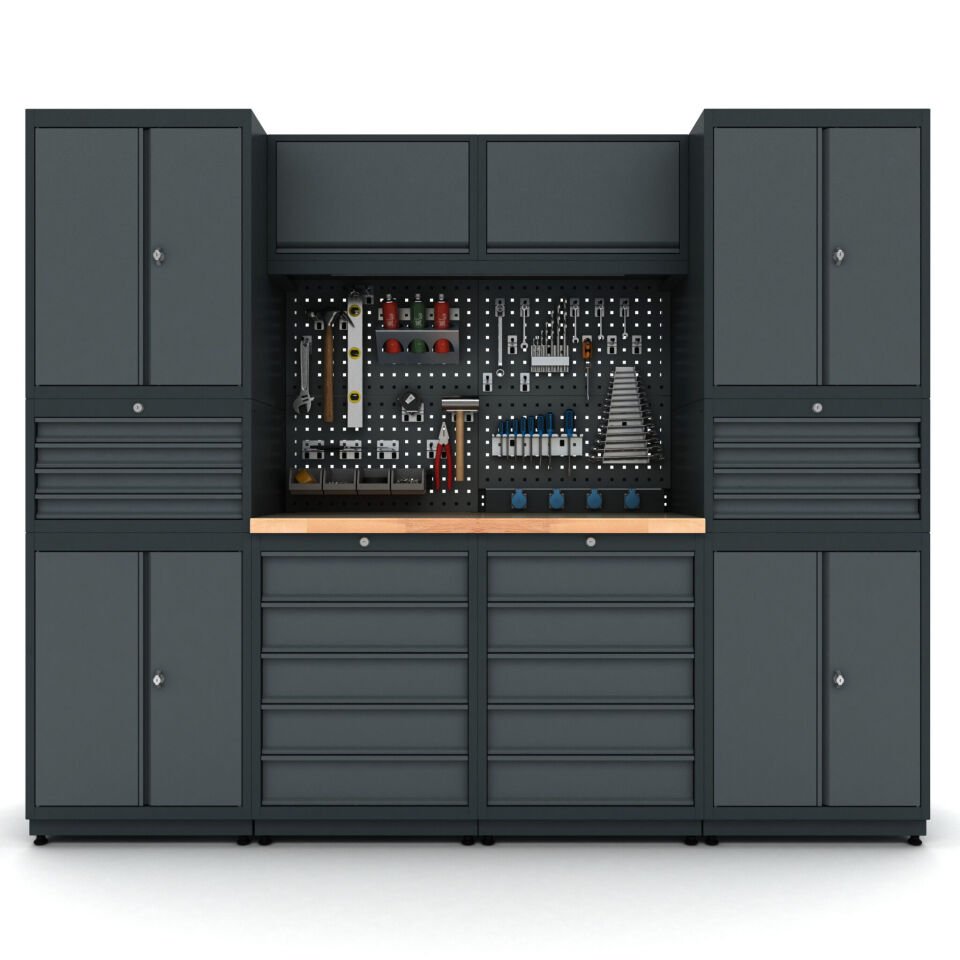

Modüler Çalışma Tezgahı SE.36.18.18 – Şahin Ekipman'ın Endüstriyel Üretim Çözümü
Şahin Ekipman tarafından tasarlanan ve üretilen Modüler Çalışma Tezgahı SE.36.18.18, fabrika, atölye, oto servis ve ağır sanayi işletmelerinin yoğun tempolu çalışma ortamlarında ihtiyaç duyduğu dayanıklılık, fonksiyonellik ve operasyonel verimlilik standartlarını karşılamak üzere geliştirilmiştir. Köklü bir sanayi üreticisi olarak Şahin Ekipman, bu ürünü endüstriyel şartlara tam uyumlu, uzun ömürlü ve bakım maliyeti düşük bir platform olarak sunmaktadır. Geniş çalışma yüzeyi, modüler donanım sistemi ve sağlam kaynaklı şasi yapısı, üretim ve bakım süreçlerini daha düzenli, hızlı ve verimli hale getirerek atölye verimliliğini önemli ölçüde artırır.

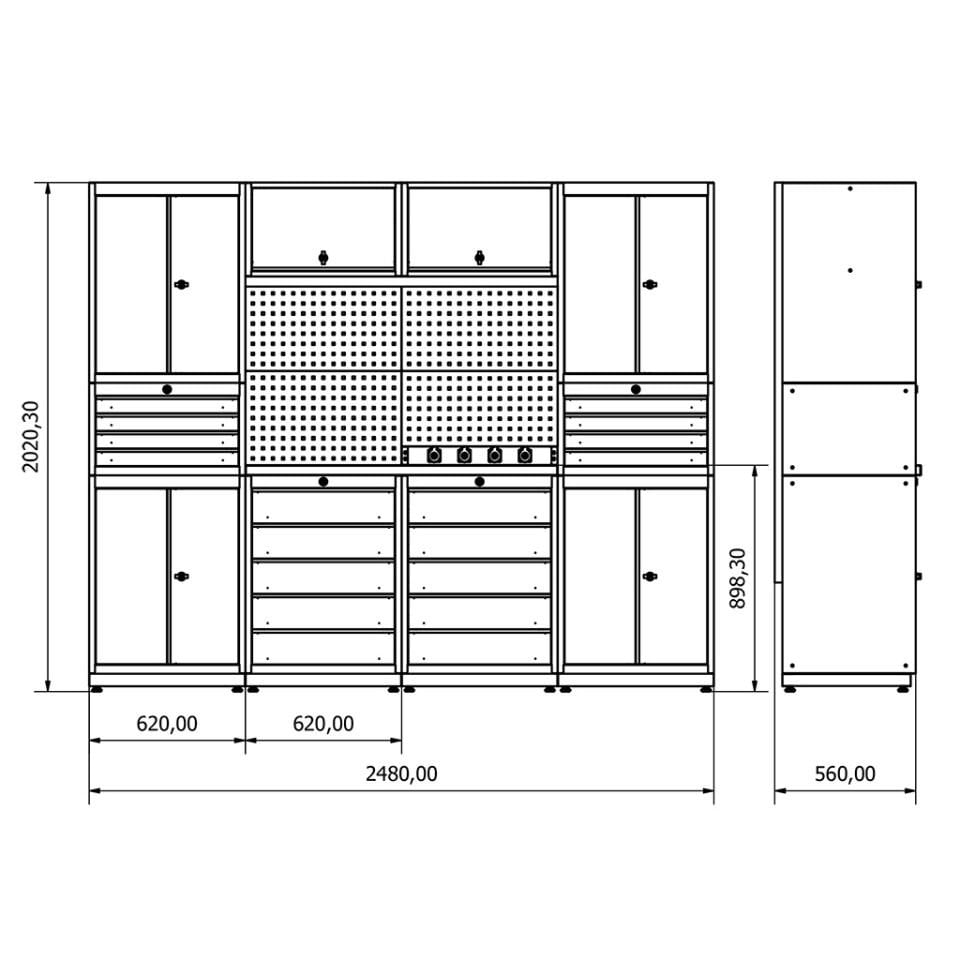

Tezgah, 2480 mm genişlik, 530 mm derinlik ve 2020 mm yükseklik ölçülerinde tasarlanmış olup, aksesuarlar hariç toplam ağırlığı 292 kilogramdır. Gövdesi DKP ve HRP kaliteli çelik sacdan üretilmiş, elektrostatik toz fırın boya teknolojisiyle kaplanarak darbelere, çizilmelere, korozyona ve endüstriyel kimyasallara karşı yüksek dayanıklılık kazandırılmıştır. Standart renk kombinasyonu antrasit gri (RAL 7016) ve gri (RAL 7040) olup, müşteri talebine göre farklı RAL kodlarında özelleştirilmiş üretim yapılabilir. Bu esneklik, mevcut atölye düzenine görsel ve fonksiyonel uyum sağlayarak yeni istasyonun entegrasyonunu sorunsuz kılar.
Ürünün arka kısmında 3 adet 375x620x15 mm ve 1 adet 300x620x15 mm ölçülerinde delikli pano yer almaktadır. Bu panolar, el aletlerinin, ölçü cihazlarının ve sık kullanılan parçaların düzenli biçimde sergilenmesini ve anında erişimini sağlayarak çalışma verimliliğini ve 5S düzen uygulamalarını destekler. Tezgah tablası 1240 mm genişliğinde ve 550 mm derinliğindedir; bu geniş çalışma alanı, montaj, onarım ve kontrol işlemlerinin rahat bir şekilde gerçekleştirilmesine olanak tanır.
Teknik Özellikler ve Donanım Parametreleri
| Teknik Parametre | Özellik / Donanım Değeri |
|---|---|
| Dış Ölçüler (Genişlik x Derinlik x Yükseklik) | 2480 x 530 x 2020 mm |
| Tezgah Tablası Ölçüleri | 1240 mm (Genişlik) x 550 mm (Derinlik) |
| Tezgah Üstü Malzeme | 30 mm Kayın Masif Panel veya 30 mm Ham MDF + 1,20 mm Paslanmaz Çelik Tabla (Seçenekli) |
| Gövde Malzemesi | DKP ve HRP Kaliteli Çelik Sac |
| Yüzey Koruması | Elektrostatik Toz Fırın Boya (Darbe, Çizilme ve Korozyon Direnci) |
| Çekmece Adet ve Ölçüleri | 8 adet 70 mm + 5 adet 140 mm + 2 adet 210 mm derinliğinde çekmece |
| Çekmece Sistemi | Teleskopik Ray Sistemi (Tam Açılır, Düzgün Hareket) |
| Çekmece Taşıma Kapasitesi | 35 kg (Çekmece Başına) |
| Raf Sistemi | Ayarlanabilir Raf Sistemi (Milimetrik Ayarlama) |
| Raf Taşıma Kapasitesi | 95 kg (Raf Başına) |
| Kilitleme Mekanizması | Merkezi Kilit Sistemi (Tüm Çekmeceler Aynı Anda Kilitlenir) |
| Tezgah Ayakları | Ayarlanabilir Ayaklar (Milimetrik Yükseklik Ayarı) |
| Gövde Rengi | RAL 7016 (Antrasit Gri) / RAL 7040 (Gri) - Özelleştirilebilir |
| Çekmece ve Dolap Rengi | RAL 7011 (Koyu Gri) - Seçenekli Renk Uygulaması |
| Delikli Pano Sistemi | 3 adet 375x620x15 mm + 1 adet 300x620x15 mm Delikli Pano |
| Ek Donanım Seçenekleri | 4 Adet Monofaze Priz, LED Aydınlatma Sistemi (Opsiyonel) |
| Toplam Ağırlık (Aksesuarlar Hariç) | 292 kg |
Endüstriyel Kullanım Alanları
- Otomotiv Yan Sanayi (OEM Tedarikçileri): Modüler Çalışma Tezgahı SE.36.18.18, montaj hatlarında parça kontrolü ve ön işleme istasyonu olarak kullanılır. Ayarlanabilir yüksekliği sayesinde ergonomik çalışma ortamı sağlarken, merkezi kilit sistemi ve teleskopik çekmeceler hassas alet ve küçük parçaların organize edilmesini güvence altına alır. Mevcut üretim hattına entegre edildiğinde, komşu istasyonlarla milimetrik hizalama sağlayarak parça geçişini kesintisiz hale getirir.
- Elektrik-Elektronik Üretimi: PCB montajı, kablo hazırlama ve bileşen testinin yapıldığı atölyelerde, SE.36.18.18 kalibrasyon ve depo istasyonu olarak konumlandırılır. Ayarlanabilir raf sistemi (95 kg taşıma kapasitesi) ile elektronik bileşenlerin kategorize edilmesini sağlar. RAL kodlu gövde rengi seçeneği, elektrostatik güvenlik protokollerine uygun renk standardizasyonunu mümkün kılar. Cıvatalı yapısı, üretim akışını durdurmadan kurulumunu gerçekleştirir.
- Metal İşleme ve Kalıpçılık: CNC işleme merkezleri ve torna tezgahlarının çevresinde, takım değişimi ve alet hazırlama istasyonu olarak kullanılır. 1000 kg taşıma kapasitesi, ağır takım setlerinin güvenli depolanmasını sağlar. Teleskopik çekmeceler (35 kg kapasiteli) hassas ölçü aletleri ve kalibrasyonlu takımların organize tutulmasını garantiler. Monofaze priz ve aydınlatma özelliği, hassas alet kontrolü için gerekli görüş koşullarını oluşturur.
- Tekstil ve Konfeksiyon Üretimi: Kesim, dikiş ve kalite kontrol istasyonlarının ara bağlantısında, SE.36.18.18 malzeme hazırlama ve ara depo görevini üstlenir. Ayarlanabilir ayaklar, farklı yükseklikteki dikiş makineleriyle aynı seviyeye getirilerek operatör ergonomisini optimize eder. Merkezi kilit sistemi, üretim vardiyası değişiminde malzeme güvenliğini sağlar. Paslanmaz tabla seçeneği, nemli ortamlarda korozyon direnci sunar.
- Makine Onarım ve Bakım Hizmetleri: Endüstriyel bakım atölyelerinde, demonte edilen parçaların temizleme ve muayene istasyonu olarak görev yapar. Ayarlanabilir raf sistemi, farklı boyuttaki motor parçaları, rulmanlar ve contaların organize tutulmasını sağlar. Cıvatalı montaj sistemi, atölyenin mevcut düzenini bozmadan hızlı kurulumunu mümkün kılar. 4 monofaze priz, temizleme ekipmanları ve test cihazlarının bağlanmasını kolaylaştırır.
Fonksiyonel Tasarım ve Çalışma Ergonomisi
Şahin Ekipman SE.36.18.18 Modüler Çalışma Tezgahı, endüstriyel çalışma ortamlarının zorlu koşullarına dayanacak şekilde tasarlanmıştır. Sağlam kaynaklı çelik şasi yapısı, ağır yüklere ve titreşimlere karşı mükemmel stabilite sağlayarak, hassas montaj ve kontrol işlemlerinin güvenli bir şekilde gerçekleştirilmesini mümkün kılar. Elektrostatik toz fırın boya teknolojisi, tezgah yüzeyini çizilmelere, darbelere ve endüstriyel kimyasallara karşı koruyarak, uzun yıllar boyunca estetik ve fonksiyonel görünümünü korumasını sağlar. Ayarlanabilir ayaklar sayesinde, tezgah yüksekliği milimetrik olarak ayarlanabilir; bu özellik, komşu istasyonlarla aynı hizada çalışmayı mümkün kılar ve parça geçişi ile operatör hareketini kesintisiz hale getirir. Böylece üretim akışı hiçbir engelle karşılaşmaz ve operasyonel verimlilik maksimum düzeyde tutulur.
Tezgahın ergonomik tasarımı, operatörlerin günlük çalışma sırasında yaşadığı yorgunluğu önemli ölçüde azaltır. 2020 mm yükseklik, ortalama insan anatomisine uygun olarak tasarlanmış olup, uzun saatler boyunca çalışmayı rahat hale getirir. Teleskopik çekmece sistemi, aletlerin ve parçaların tam açılarak kolay erişimini sağlar; merkezi kilit mekanizması ise tüm çekmeceler aynı anda kilitlenerek güvenlik ve düzeni sağlar. 95 kg raf taşıma kapasitesi, ağır parça ve malzeme depolamasını güvenli bir şekilde gerçekleştirmeyi mümkün kılar. Delikli pano sistemi, el aletlerinin ve sık kullanılan parçaların görünür ve erişilebilir konumda sergilenmesini sağlayarak, 5S düzen uygulamalarını destekler ve çalışma verimliliğini artırır. Cıvatalı montaj yapısı sayesinde, tezgah kurulumu tamamen kaynak ve delme işçiliği olmadan tamamlanır; bu da toz ve kıvılcım çıkmadığı için komşu istasyonların çalışmasını bozmaz ve üretim akışını kesintisiz tutar.
