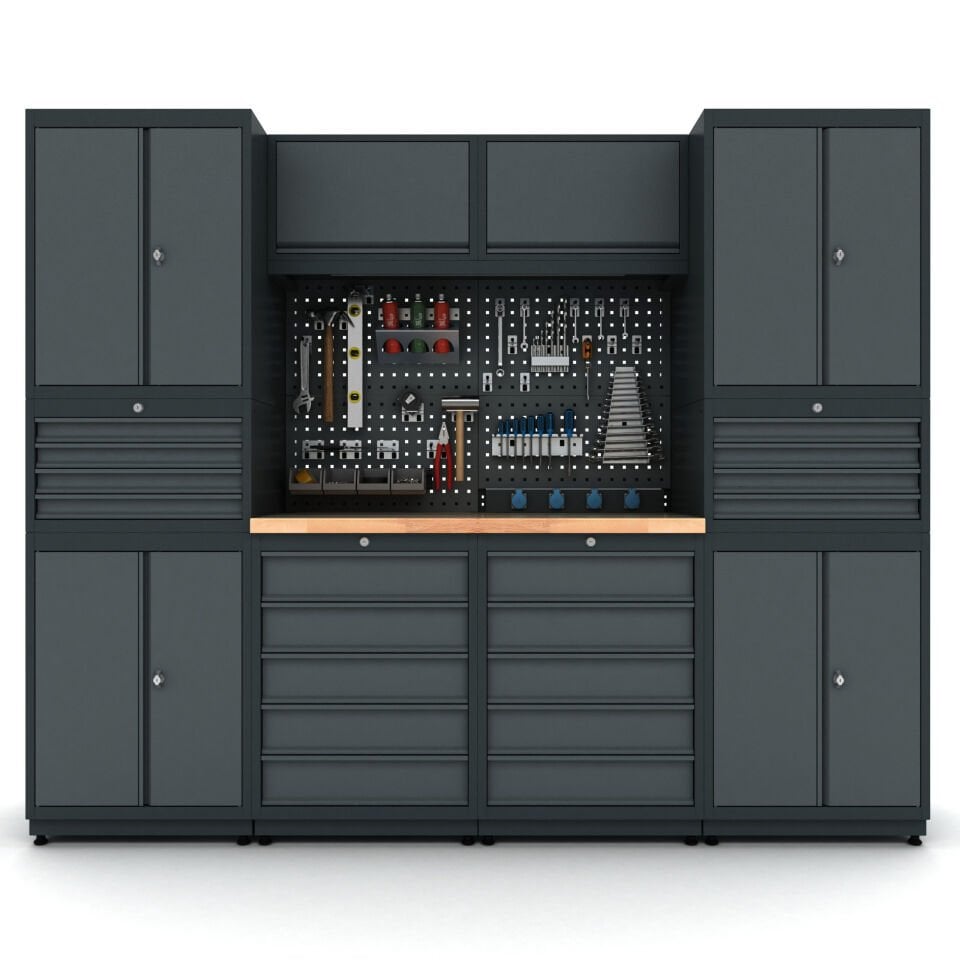

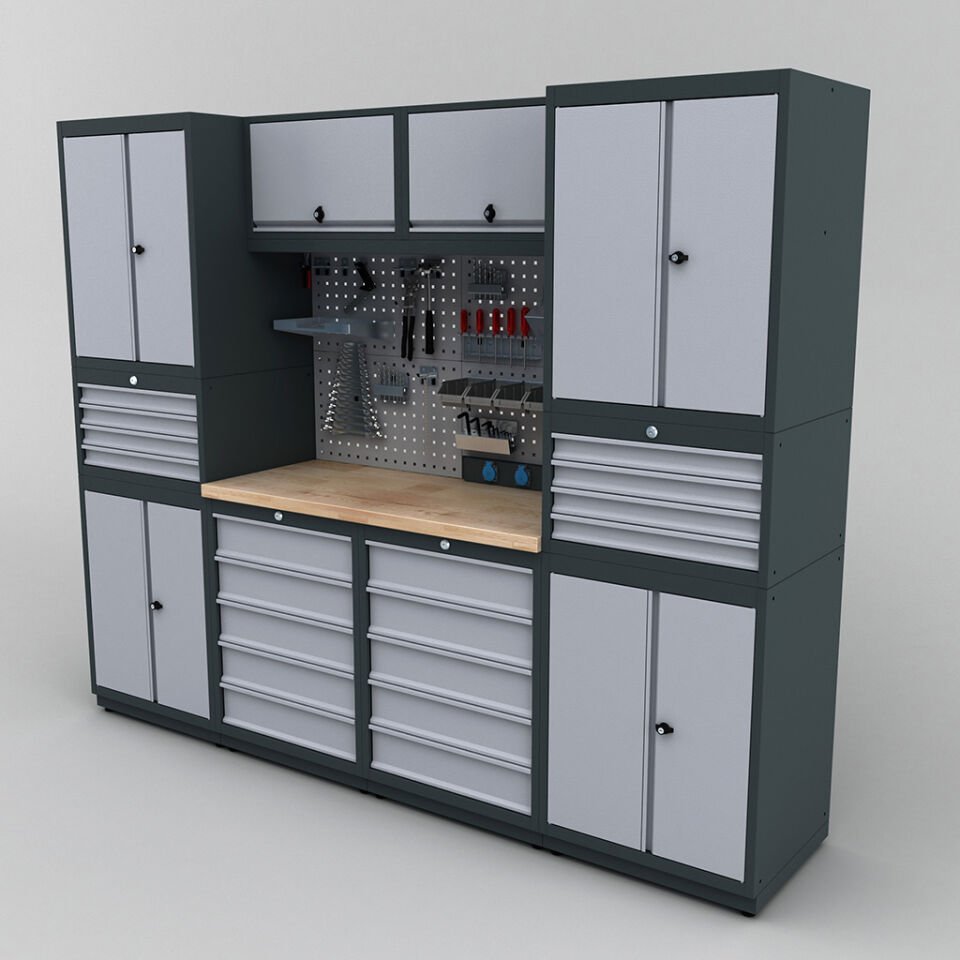

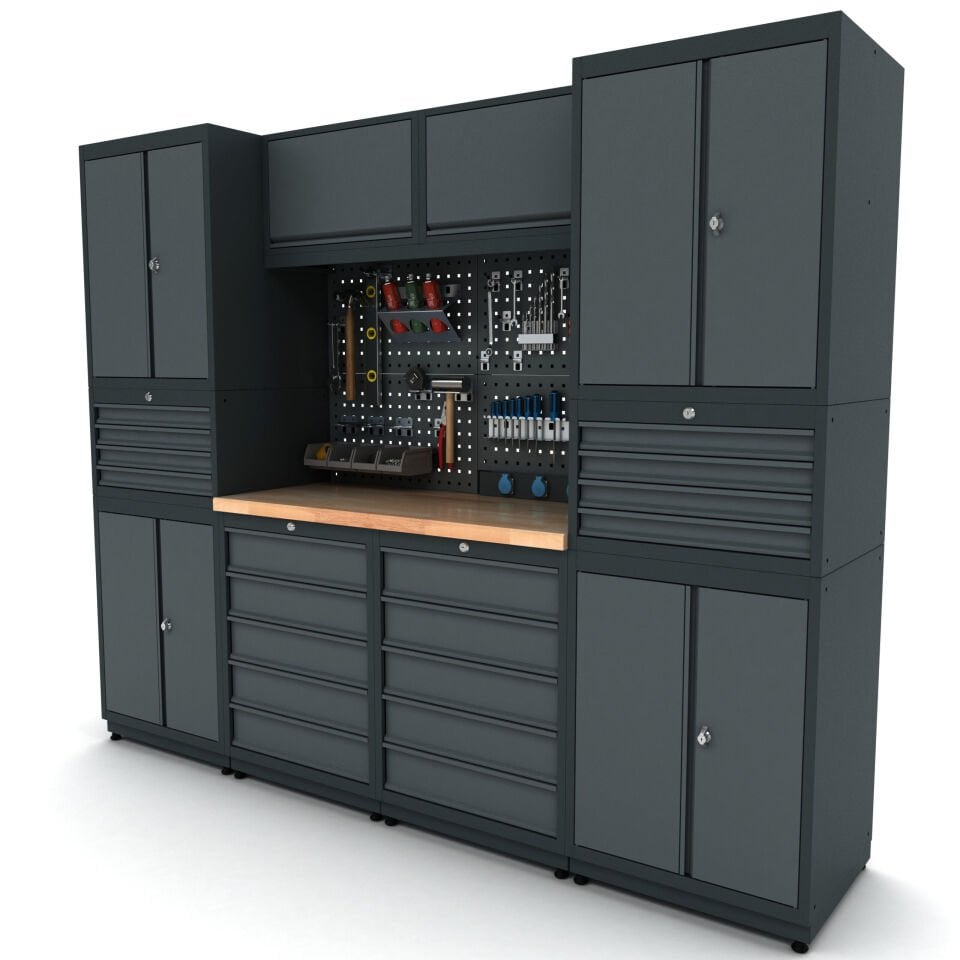

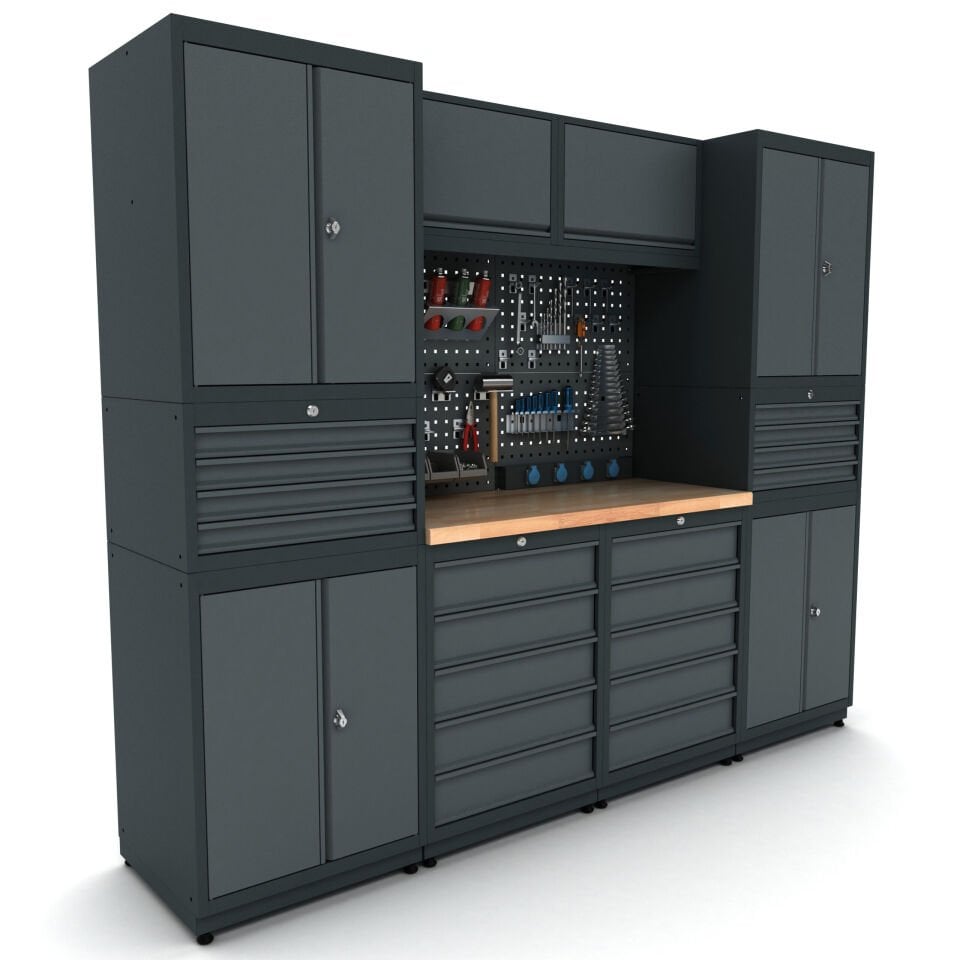

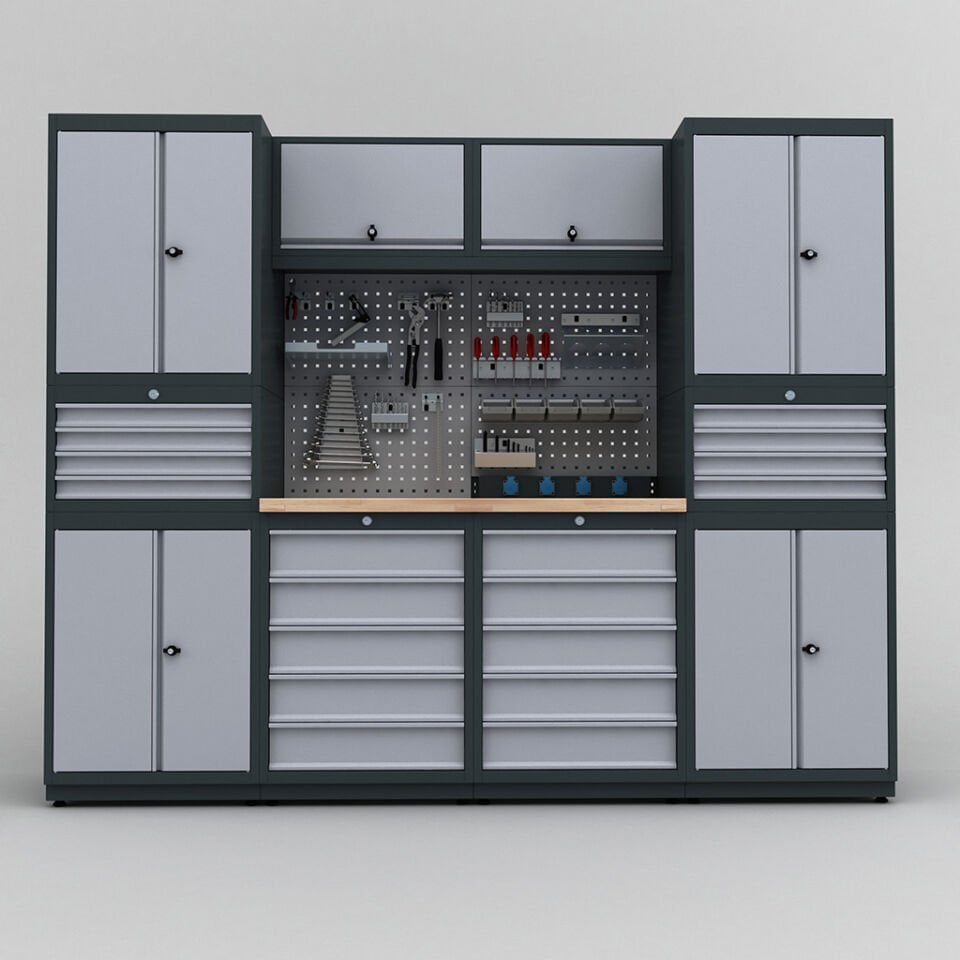

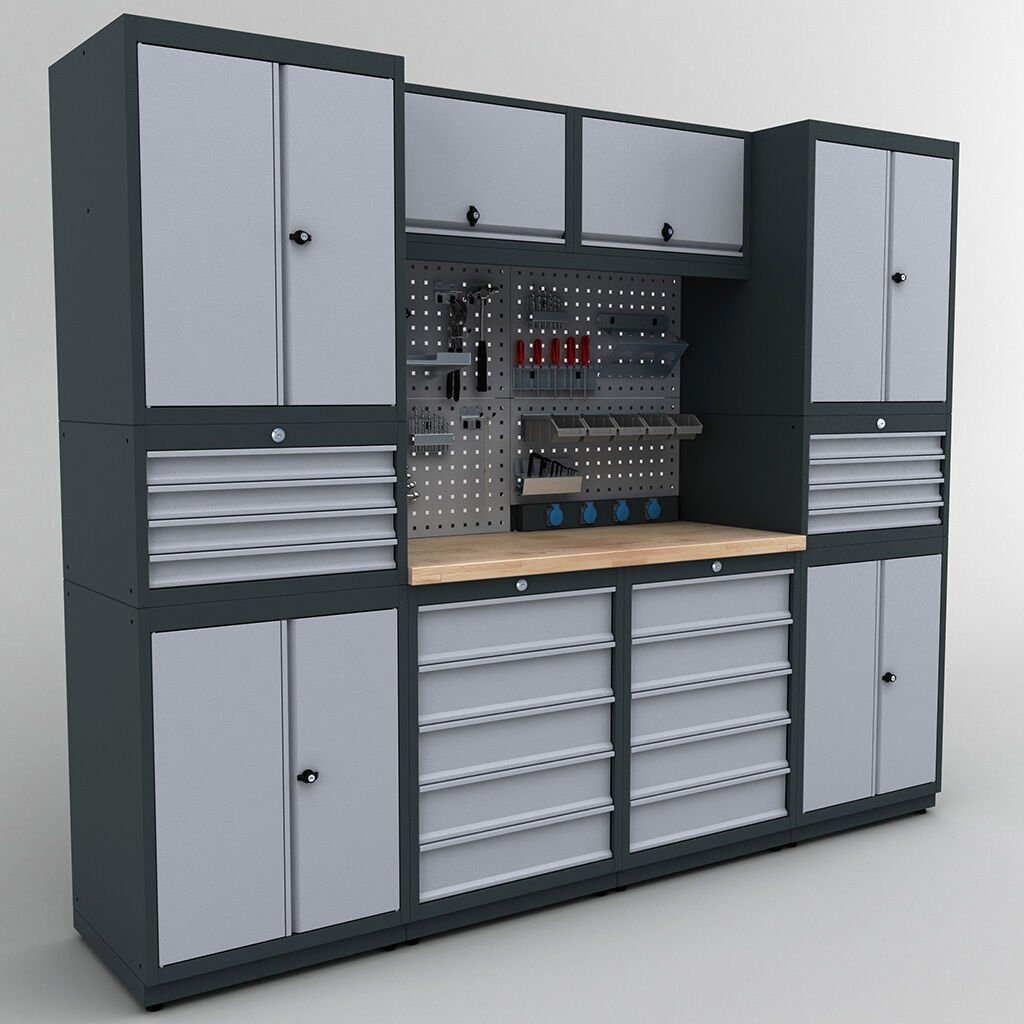

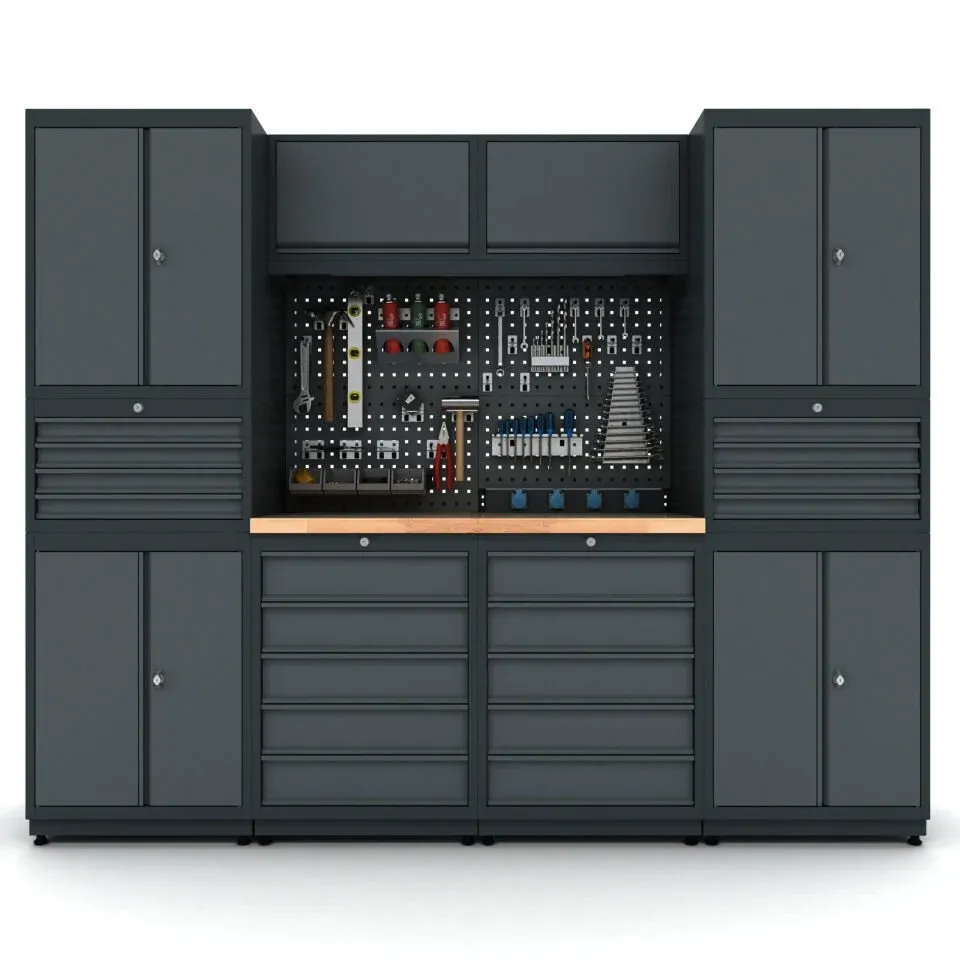

LED Aydınlatmalı, Panolu ve Çekmeceli Modüler Çalışma Tezgahı Ürün kodu SE.36.18.18
Şahin Ekipman tarafından tasarlanan ve üretilen SE.36.18.18 Modüler Çalışma Tezgahı, fabrika, makine üretim atölyeleri, oto servisleri, elektronik montaj istasyonları ve kalite kontrol merkezlerinde yoğun endüstriyel çalışma koşullarına dayanacak şekilde geliştirilmiştir. Köklü bir sanayi üreticisi olarak Şahin Ekipman, bu ürünü DKP ve HRP sac malzemelerden kaynaklı, titreşimsiz ve stabil bir platform olarak sunmaktadır. H2020 × W2480 × D530 mm ölçülerindeki tezgah, 292 kg ağırlığıyla (aksesuarlar hariç) ağır sanayi şartlarında güvenilir bir iş istasyonu oluşturur. Elektrostatik toz fırın boya teknolojisiyle kaplanmış gövdesi, çizilme ve aşınmaya karşı yüksek direnç gösterir; RAL 7016 (Antrasit Gri) ve RAL 7040 (Gri) renk seçenekleriyle mevcut atölye düzenine kusursuz entegre olur. Modüler tasarımı sayesinde çekmece iç düzeni, raf yükseklikleri ve renk kombinasyonları müşteri ihtiyaçlarına göre özelleştirilebilir; böylece yeni eklenen tezgah, mevcut istasyonlarla görsel ve işlevsel bütünlük sağlar. Cıvatalı kurulum sistemi, kaynak ve delme işçiliği gerektirmediğinden, kurulum sırasında toz ve kıvılcım çıkmaz; komşu istasyonların üretim akışı kesintisiz devam eder. Ayarlanabilir ayak sistemi, tezgah yüksekliğini milimetrik olarak ayarlayarak operatörlerin ergonomik çalışma koşullarını optimize eder ve farklı marka tezgahlarla hizalı durmasını sağlar.
Tezgah üzerinde bulunan delikli pano sistemi (3 adet 375 × 620 × 15 mm [3 mm kalınlık] ve 1 adet 300 × 620 × 15 mm [1 mm kalınlık] delikli pano), takım ve malzeme organizasyonunu kolaylaştırarak 5S düzeni uygulamalarını destekler. 1240 × 550 mm ölçülerindeki tabla, 40 mm kalınlığında dayanıklı masif kayın panelden oluşmakta; ağır parça işleme ve montaj operasyonlarında yüksek taşıma kapasitesi ve uzun ömür garantisi sağlar. Tezgah üzerinde dört adet kapaklı 220V topraklı priz (IP44 koruma sınıfı) ve üç adet 14W gücünde anahtarlı LED bant armatür ile aydınlatma ünitesi yer almakta; bu donanım, çalışma alanında optimal görünürlük sağlayarak operatör verimliliğini artırır ve enerji tasarrufu sunar. Merkezi kilit mekanizması, tüm çekmece ve raf bölümlerini tek anahtarla güvenli bir şekilde kilitleyerek, değerli takım ve malzemelerin korunmasını sağlar.
Şahin Ekipman'ın endüstriyel üretim deneyimi ve kalite standartları, SE.36.18.18 Modüler Çalışma Tezgahı'nda tam olarak yansıtılmıştır. Kaynaklı çelik konstrüksiyon, elektrostatik boya koruması, teleskopik ray sistemi ve merkezi kilit mekanizması, ürünü ağır sanayi ortamlarında uzun yıllar güvenilir bir şekilde kullanılabilecek bir yatırım haline getirir. Modüler tasarımı, atölye düzeninin değişmesi durumunda ürünün yeniden konfigüre edilebilmesini sağlar; böylece operasyonel esneklik ve maliyet verimliliği bir arada sunulur. Fabrika, atölye ve servis istasyonlarında 5S düzeni, ergonomik çalışma ortamı ve operasyonel verimlilik arayan işletmeler için SE.36.18.18, Şahin Ekipman'ın köklü üretici güvencesi ve teknik destek ile desteklenen ideal bir çözümdür.
Teknik Özellikler ve Donanım Parametreleri
| Teknik Parametre | Özellik / Donanım Değeri |
|---|---|

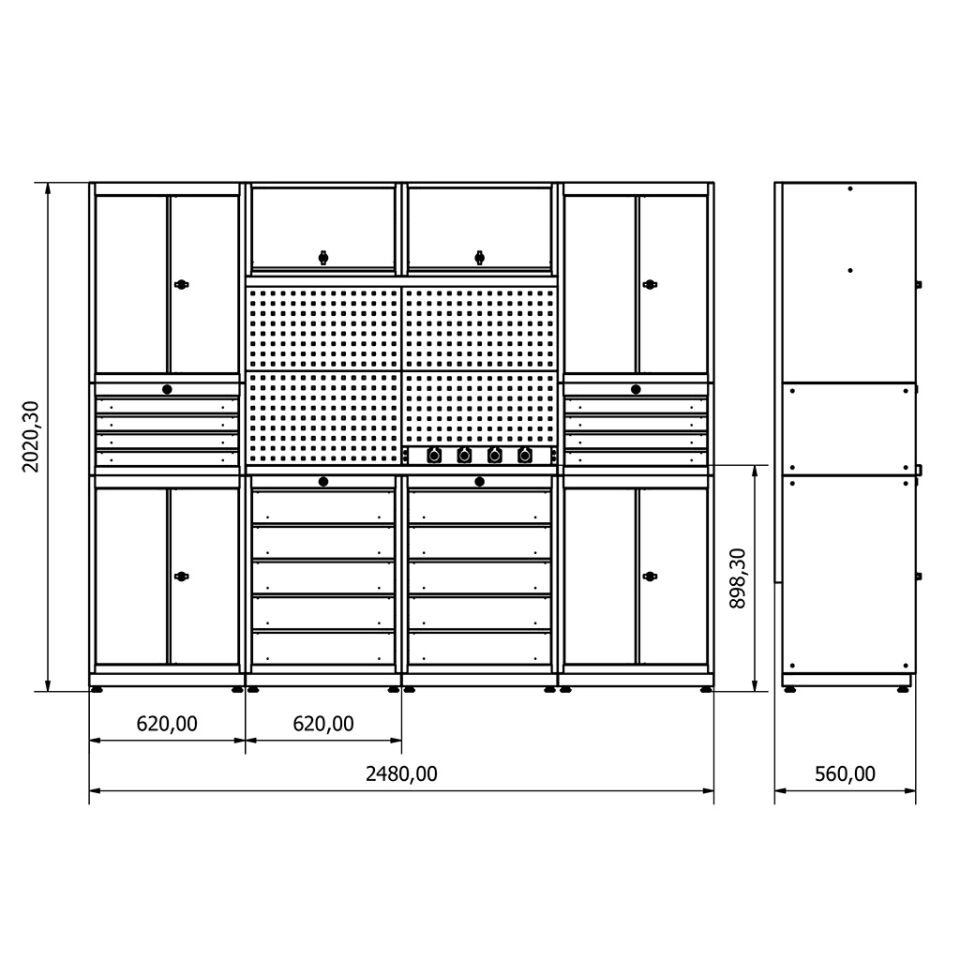

| Dış Ölçüler (Genişlik × Derinlik × Yükseklik) | 2480 × 530 × 2020 mm |
| Ağırlık (Aksesuarlar Hariç) | 292 kg |
| Gövde Malzemesi | DKP ve HRP Sac (Kaynaklı Çelik Konstrüksiyon) |
| Gövde Sac Kalınlığı | 1,2 – 1,5 mm (Endüstriyel Standart) |
| Yüzey Koruması / Boya Sistemi | Elektrostatik Toz Fırın Boya (Çizilme ve Aşınma Direnci Yüksek) |
| Gövde Renk Seçenekleri | RAL 7016 (Antrasit Gri), RAL 7040 (Gri) – Özel Renk Kombinasyonları Uygulanabilir |
| Tezgah Tabla Ölçüleri | 1240 × 550 mm |
| Tezgah Tabla Malzemesi | 40 mm Kalınlık Dayanıklı Masif Kayın Panel |
| Çekmece Sistemi | Teleskopik Ray Sistemi (Tam Açılır, Düzgün Hareket) |
| Çekmece Adet ve Ölçüleri | 8 adet 70 mm + 5 adet 140 mm + 2 adet 210 mm (Müşteri İhtiyacına Göre Özelleştirilebilir) |
| Çekmece Taşıma Kapasitesi | 35 kg (Çekmece Başına) |
| Raf Sistemi | Ayarlanabilir Raf Sistemi (Yükseklik Ayarı Esnek) |
| Raf Taşıma Kapasitesi | 95 kg (Raf Başına) |
| Kilitleme Mekanizması | Merkezi Kilit Sistemi (Tüm Çekmece ve Raf Bölümleri Tek Anahtarla Kilitlenir) |
| Tezgah Ayakları | Ayarlanabilir Ayaklar (Milimetrik Yükseklik Ayarı, Komşu Tezgahlarla Hizalama) |
| Delikli Pano Sistemi | 3 adet 375 × 620 × 15 mm (3 mm Kalınlık) + 1 adet 300 × 620 × 15 mm (1 mm Kalınlık) |
| Elektrik Donanımı – Prizler | 4 adet Kapaklı 220V Topraklı Priz (IP44 Koruma Sınıfı) |
| Aydınlatma Sistemi | 3 adet 14W Anahtarlı LED Bant Armatür (Optimal Çalışma Alanı Görünürlüğü, Enerji Verimli) |
| Kurulum Sistemi | Cıvatalı Montaj (Kaynak ve Delme İşçiliği Gerektirmez, Üretim Akışını Bozmaz) |
Endüstriyel Kullanım Alanları
- Otomotiv Yan Sanayi (OEM Parça Üretimi): Modüler Çalışma Tezgahı SE.36.18.18, otomotiv tedarikçi fabrikalarında montaj hattına entegre edilen istasyonlarda kullanılır. Mevcut üretim hattının yüksekliğine milimetrik olarak ayarlanabilen ayakları sayesinde, farklı markalardan gelen tezgahlarla aynı seviyede çalışır. Teleskopik çekmeceler motor parçaları, elektrik bileşenleri ve küçük metal aksesuarları organize eder; merkezi kilit sistemi vardiya değişiminde tüm istasyonları senkronize şekilde kilitler.
- Elektronik Cihaz Montajı ve Onarım: Elektronik üretim tesislerinde, PCB montajı ve cihaz onarım istasyonlarında kullanılan bu tezgah, hassas bileşenlerin sıcaklık ve nem kontrolü gerektiren ortamlarda yer alır. Ayarlanabilir raf sistemi (95 kg taşıma kapasitesi) test cihazlarını, ölçüm aletlerini ve yedek parçaları organize eder. RAL 7016 antrasit gri rengi elektrostatik deşarjdan korunması gereken ortamlarda görsel uyumu sağlar.
- Metal İşleme ve Makine Imalatı: CNC torna, freze ve kaynak istasyonlarının yanında konumlanan bu modüler tezgah, takım değişimi ve alet yönetiminde kritik rol oynar. 8 adet 70mm, 5 adet 140mm ve 2 adet 210mm çekmeceler, kesici takımları, ölçüm cihazlarını ve işçilik malzemelerini sıcak ortamda organize eder. Cıvatalı montaj yapısı, mevcut üretim hattını kesintiye uğratmadan kurulur; kaynak işçiliği gerekmediği için komşu istasyonlar çalışmaya devam eder.
- Tekstil ve Konfeksiyon Üretimi: Kesim, dikiş ve kalite kontrol istasyonlarında, bu tezgah kumaş parçaları, iplik bobinleri, düğme ve fermuar gibi aksesuarları depolayan merkezi istasyon görevi görür. Ayarlanabilir raf taşıma kapasitesi (95 kg) ağır kumaş rulolarını destekler. 4 monofaze priz, dikiş makineleri ve ütü cihazlarının elektrik beslemesini sağlar; merkezi kilit sistemi vardiya sonunda tüm malzemeleri güvenli hale getirir.
- Plastik Enjeksiyon ve Kalıp Üretimi: Kalıp imalat atölyelerinde, enjeksiyon makinelerinin yanında konumlanan bu tezgah, kalıp parçaları, soğutma sistemleri ve kalıp temizlik malzemelerini depolayan istasyon olarak işlev görür. Paslanmaz tabla ve RAL kodlu gövdesi, yüksek sıcaklık ve kimyasal maruziyete dayanıklı yapısıyla üretilir. Teleskopik çekmeceler hassas kalıp bileşenlerini çizilmeden saklar; ayarlanabilir ayaklar, farklı enjeksiyon makinesi yüksekliklerine uyum sağlar.
Fonksiyonel Tasarım ve Çalışma Ergonomisi
Şahin Ekipman SE.36.18.18 Modüler Çalışma Tezgahı, endüstriyel üretim ortamlarında operatör verimliliğini ve iş güvenliğini maksimum düzeyde sağlamak üzere tasarlanmıştır. Kaynaklı çelik konstrüksiyon (DKP ve HRP sac malzeme), tezgahın ağır parça işleme, montaj ve kalite kontrol operasyonlarında titreşimsiz ve stabil bir çalışma platformu oluşturmasını garantiler. Elektrostatik toz fırın boya teknolojisi, gövdeyi çizilme, aşınma ve korozyon akarsu karşı koruyarak, fabrika ve atölye ortamlarında uzun yıllar estetik ve işlevsel bütünlüğünü korumasını sağlar. 40 mm kalınlığında masif kayın panel tabla, ağır takım ve parçaların güvenli bir şekilde yerleştirilmesini ve işlenmesini mümkün kılar. Teleskopik ray sistemi, çekmecenin tam açılmasını ve düzgün hareket etmesini sağlayarak, operatörün ihtiyaç duyduğu takım ve malzemelere hızlı ve ergonomik bir şekilde erişmesini kolaylaştırır. Merkezi kilit mekanizması, tüm çekmece ve raf bölümlerini tek bir anahtarla güvenli bir şekilde kilitleyerek, değerli takım ve hassas malzemelerin korunmasını ve operasyon sonunda hızlı kapatılmasını sağlar.
Ayarlanabilir ayak sistemi, tezgah yüksekliğini milimetrik olarak ayarlayarak, farklı boy ve fiziksel özelliğe sahip operatörlerin ergonomik çalışma koşullarını optimize eder; aynı zamanda, komşu tezgahlarla hizalı durmasını sağlayarak, parça geçişi ve operatör hareketi kesintisiz ve güvenli bir şekilde gerçekleştirilmesini mümkün kılar. Delikli pano sistemi (toplam 4 adet pano, farklı kalınlıklarda), takım ve malzeme organizasyonunu kolaylaştırarak, 5S düzeni ve görsel yönetim uygulamalarını destekler; operatör, ihtiyaç duyduğu takımı hızlı bir şekilde bulup alabilir, böylece üretim hızı ve kalitesi artar. Dört adet kapaklı 220V topraklı priz (IP44 koruma sınıfı), tezgah üzerinde elektrikli takım ve cihazların güvenli bir şekilde bağlanmasını sağlar; IP44 koruma sınıfı, atölye ortamındaki toz ve nem koşullarında güvenli çalışmayı garantiler. Üç adet 14W anahtarlı LED bant armatür, çalışma alanında optimal görünürlük sağlayarak, operatörün göz yorgunluğunu azaltır ve hata oranını düşürür; aynı zamanda, enerji verimli tasarımı işletme maliyetlerini düşürür. Cıvatalı kurulum sistemi, kaynak ve delme işçiliği gerektirmediğinden, kurulum sırasında toz ve kıvılcım çıkmaz; komşu istasyonların üretim akışı kesintisiz devam eder, böylece fabrika verimliliği korunur. Modüler tasarımı, çekmece iç düzeni, raf yükseklikleri ve renk kombinasyonlarının müşteri ihtiyaçlarına göre özelleştirilmesini sağlar; böylece, yeni eklenen tezgah mevcut atölye düzenine kusursuz entegre olur ve operasyonel esneklik maksimum düzeyde sağlanır.
