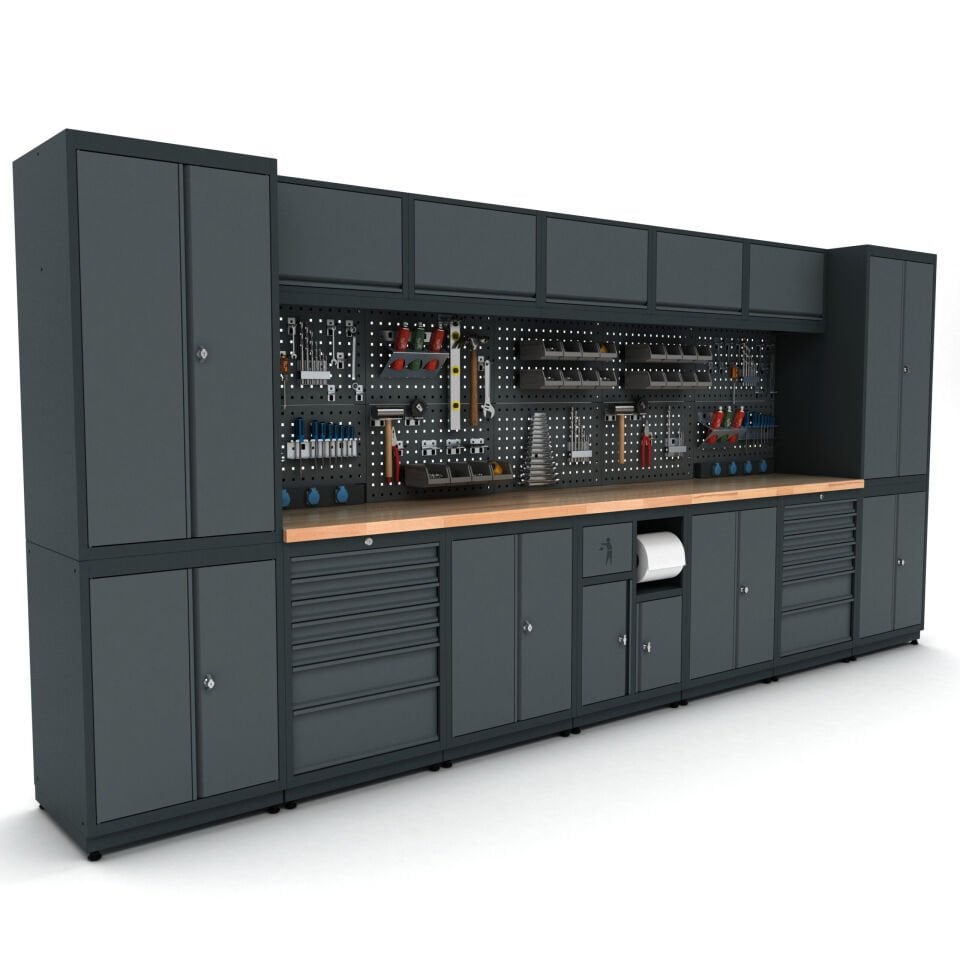

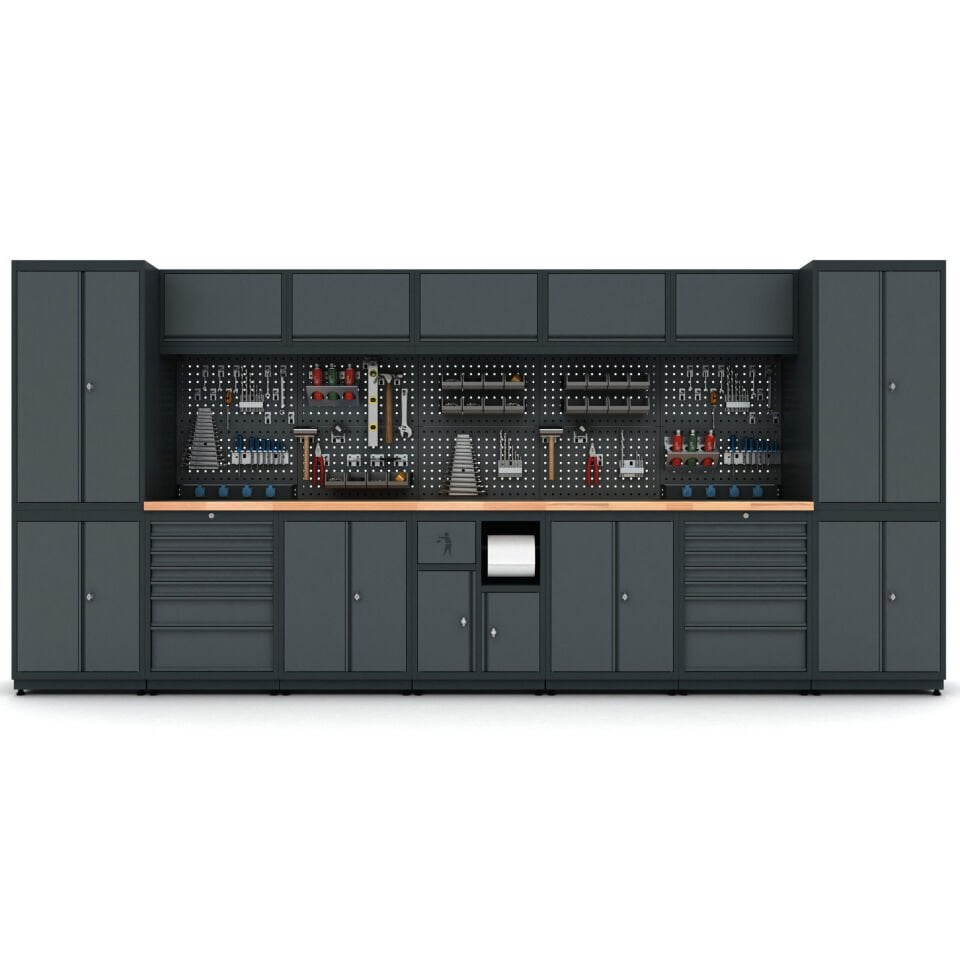

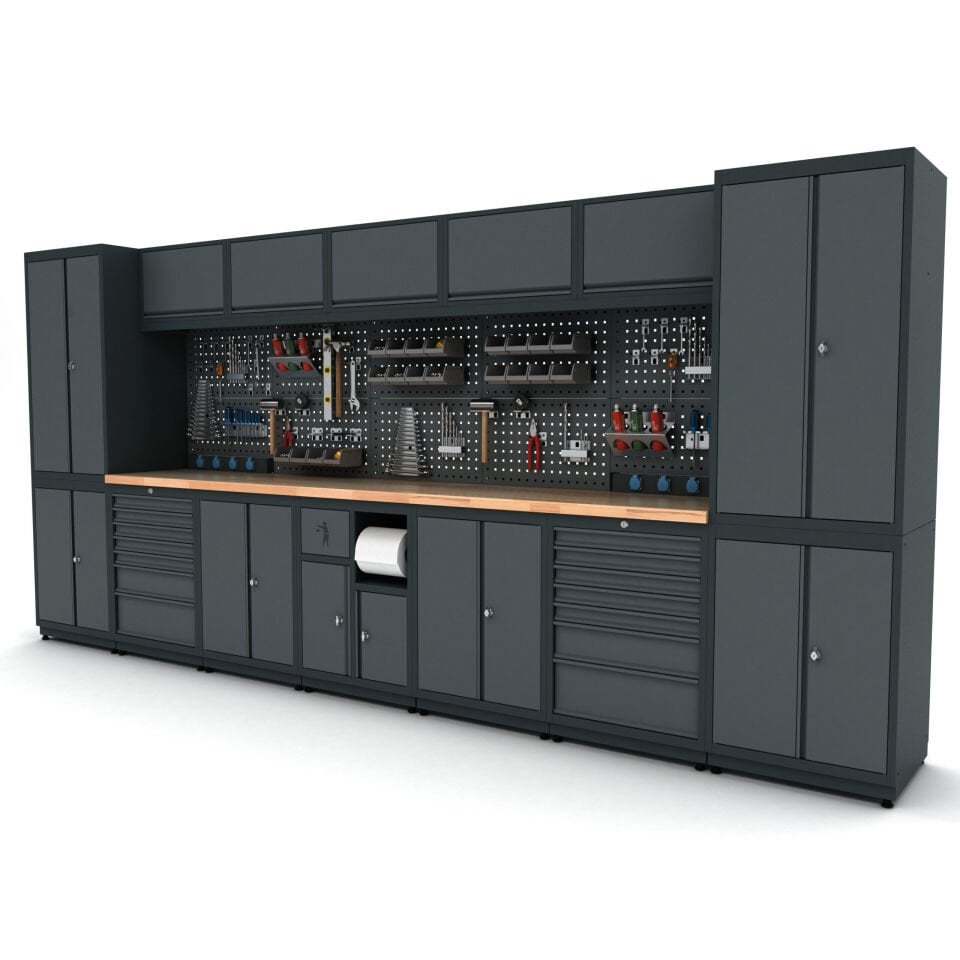

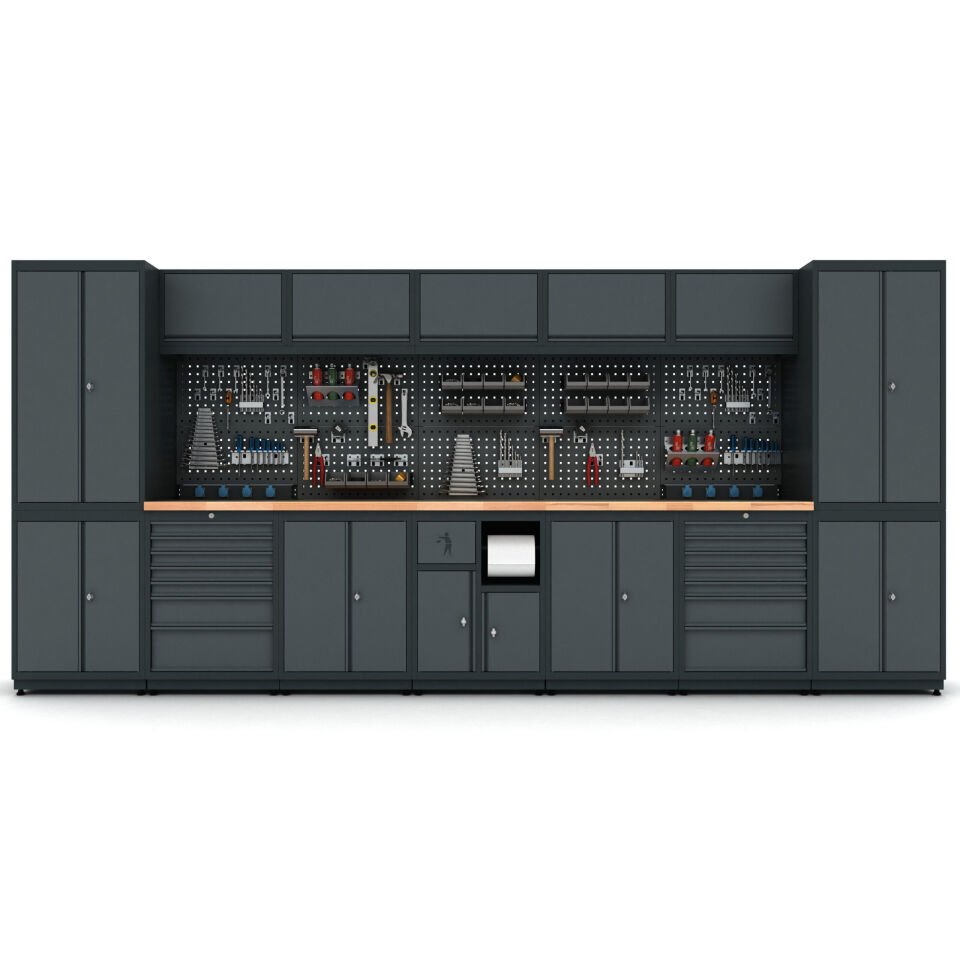

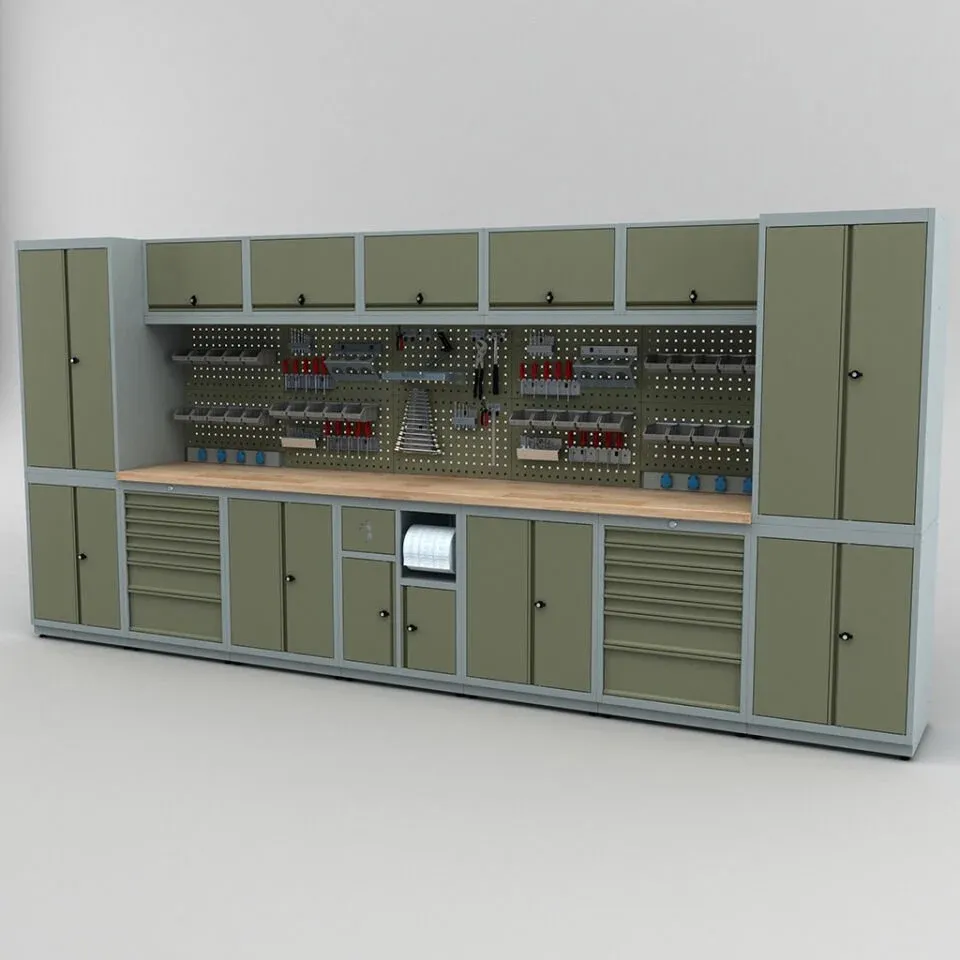

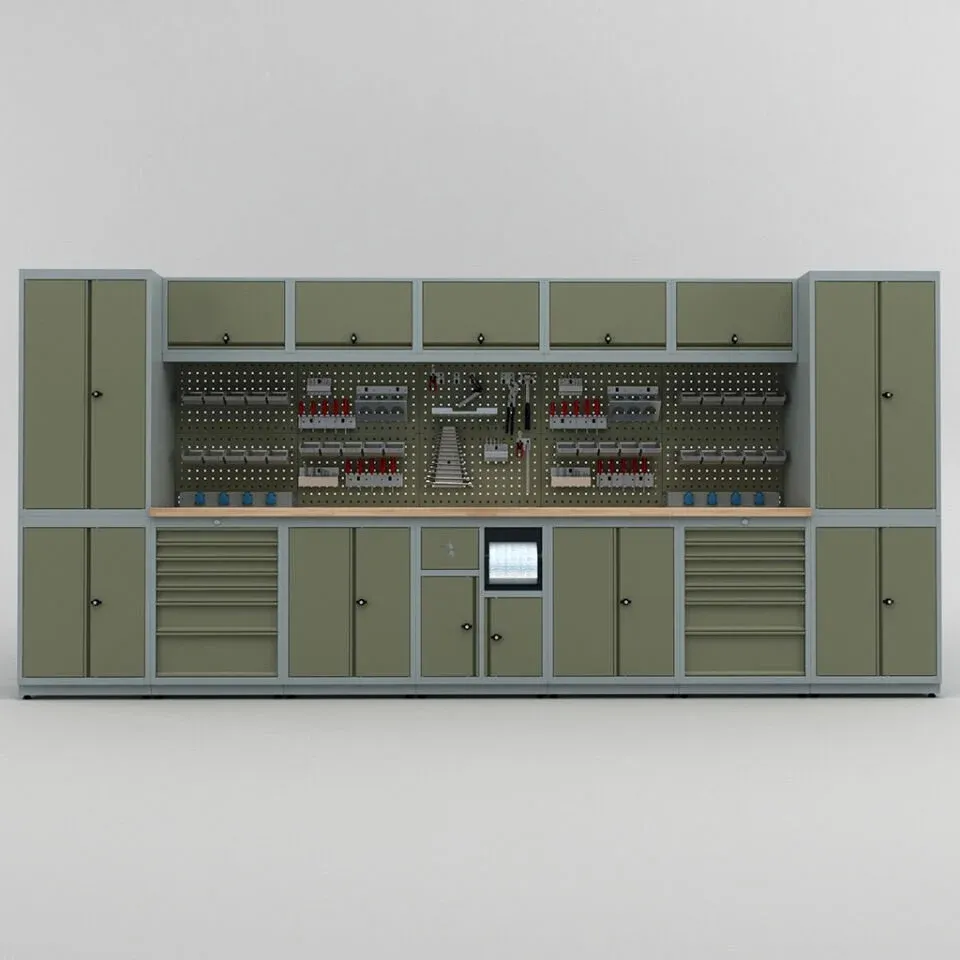

Modüler Çalışma Tezgahı 434 cm – LED Aydınlatmalı
Ürün Kodu: SE.36.18.41
Şahin Ekipman tarafından tasarlanan ve üretilen bu modüler çalışma tezgahı, atölye, üretim tesisi, fabrika, teknik servis, kalite kontrol odası ve muayene istasyonlarında yüksek performans sunmak üzere geliştirilmiştir. Sağlam kaynaklı çelik şasi ve DKP/HRP sac malzeme kombinasyonu, ağır sanayi şartlarında uzun yıllar titreşimsiz ve güvenilir çalışma garantisi sağlar. Elektrostatik toz fırın boya teknolojisiyle korunan gövde, fabrika ortamındaki kimyasal ve mekanik etkilere karşı dayanıklı bir yüzey sunar. 40 mm masif kayın panel tabla, hassas ölçüm ve muayene işlemleri için ideal bir çalışma platformu oluştururken, teleskopik çekmece sistemi ve ayarlanabilir raf yapısı, kumpas, mikrometre, mastar ve komparatör gibi hassas alet ve ekipmanların organize saklanmasını ve kalibrasyonunun korunmasını sağlar. Merkezi kilit mekanizması, yetkisiz kullanımı ve değerli alet kaybını önlerken, 8 adet kapaklı 220V topraklı priz (IP44 koruma sınıfı) ve 3x14W LED bant armatür, modern atölye ve fabrika ihtiyaçlarına tam uyumlu elektrik ve aydınlatma çözümü sunar. Modüler tasarımı sayesinde delikli pano setleri, raf sistemleri ve aksesuar kombinasyonları esnek şekilde konfigüre edilebilir, böylece her endüstriyel uygulamaya özel çözümler sunulabilir.
Şahin Ekipman'ın köklü üretim tecrübesi ve kalite kontrol standartları, bu tezgahın her bileşeninde yansıtılmıştır. Giriş kontrol istasyonlarından hat sonu muayene noktalarına, tedarikçi parça kabul birimlerinden numune onay bölümlerine kadar geniş endüstriyel uygulamalar için tasarlanmıştır. Operatör ergonomisi göz önünde bulundurularak belirlenen 2020 mm yükseklik, uzun çalışma saatlerinde yorgunluğu azaltır ve iş verimliliğini artırır. 5S düzeni ve atölye organizasyonuna katkı sağlayan modüler yapısı, üretim sürecini hızlandırırken kalite standartlarını korur. Şahin Ekipman, bu ürünle endüstriyel sektöre sağlam, güvenilir ve uzun ömürlü bir çalışma tezgahı çözümü sunmaktadır.
Teknik Özellikler ve Donanım Parametreleri
| Teknik Parametre | Özellik / Donanım Değeri |
|---|---|

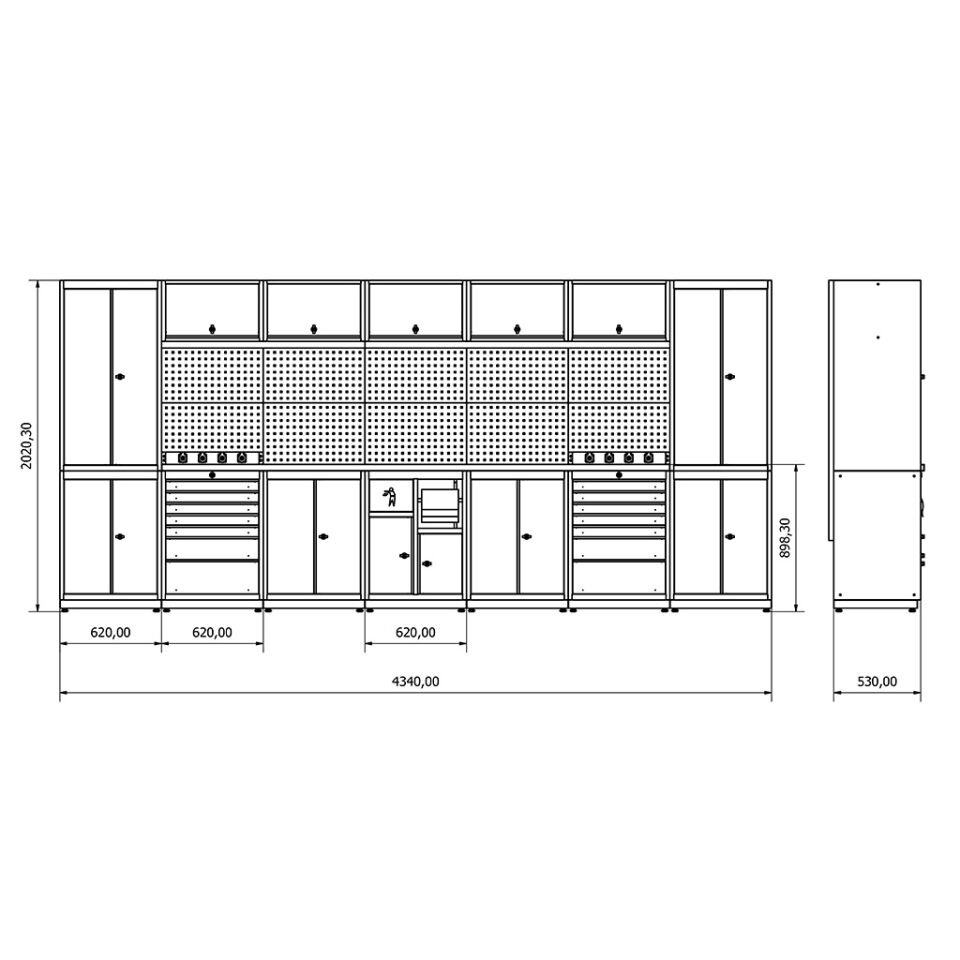

| Dış Ölçüler (Genişlik x Derinlik x Yükseklik) | 4340 x 530 x 2020 mm |
| Ağırlık (Aksesuarlar Hariç) | 432 kg |
| Gövde Malzemesi | DKP (Derin Çekme Kalite Sac) ve HRP (Sıcak Haddelenmiş Sac) - Kaynaklı Şasi Yapısı |
| Yüzey Kaplama / Boya Teknolojisi | Elektrostatik Toz Fırın Boya (Çizilmez, Kimyasal Dayanıklı) |

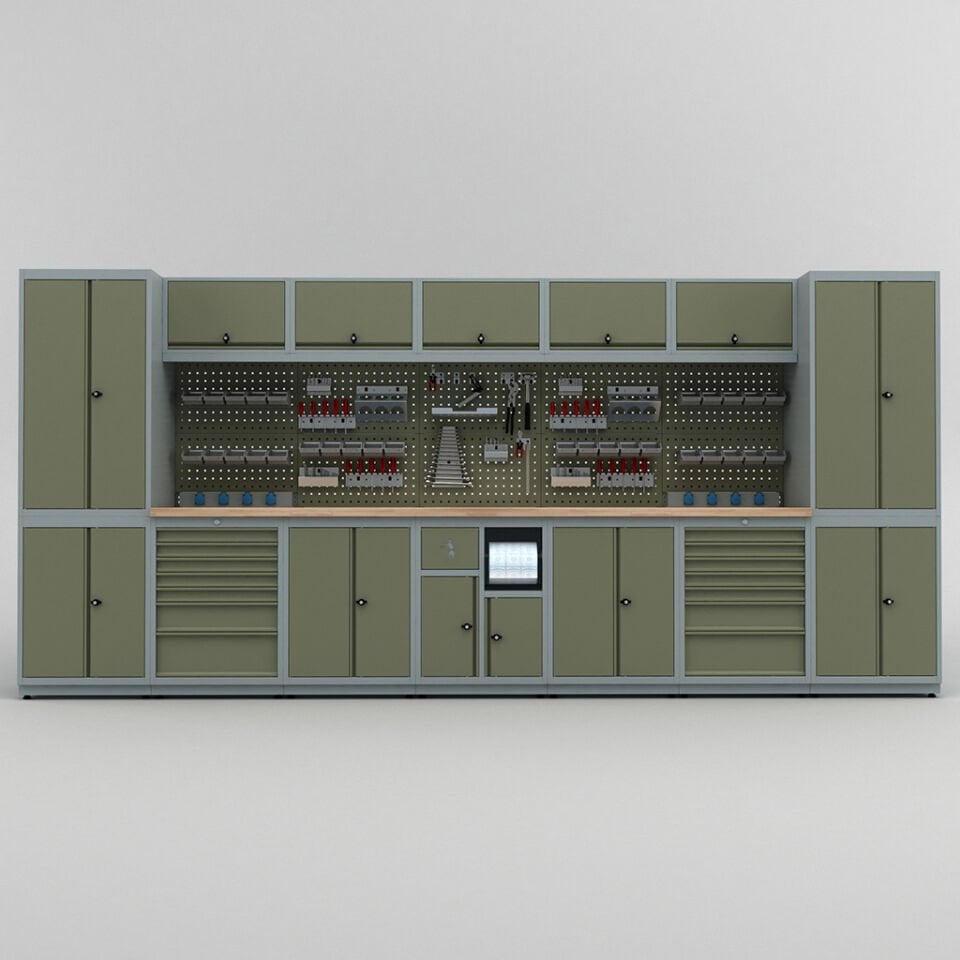

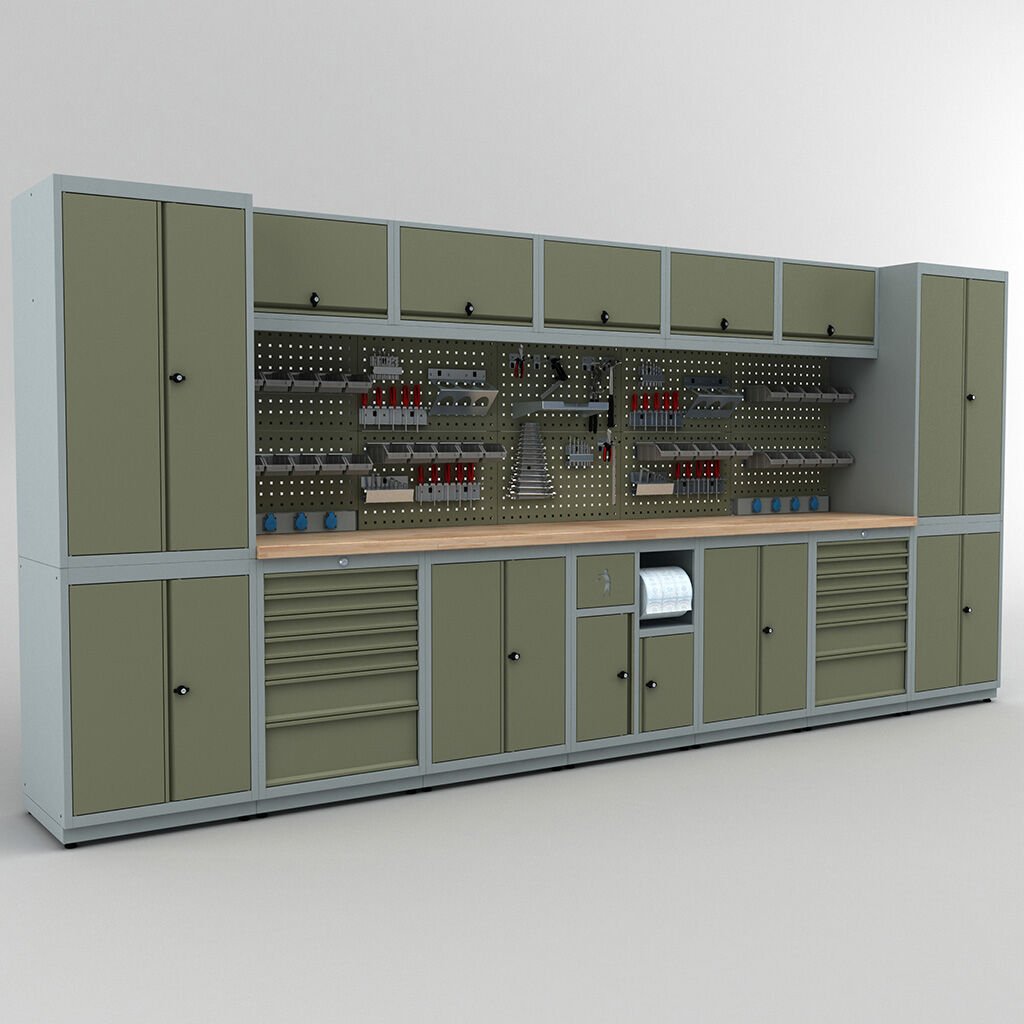

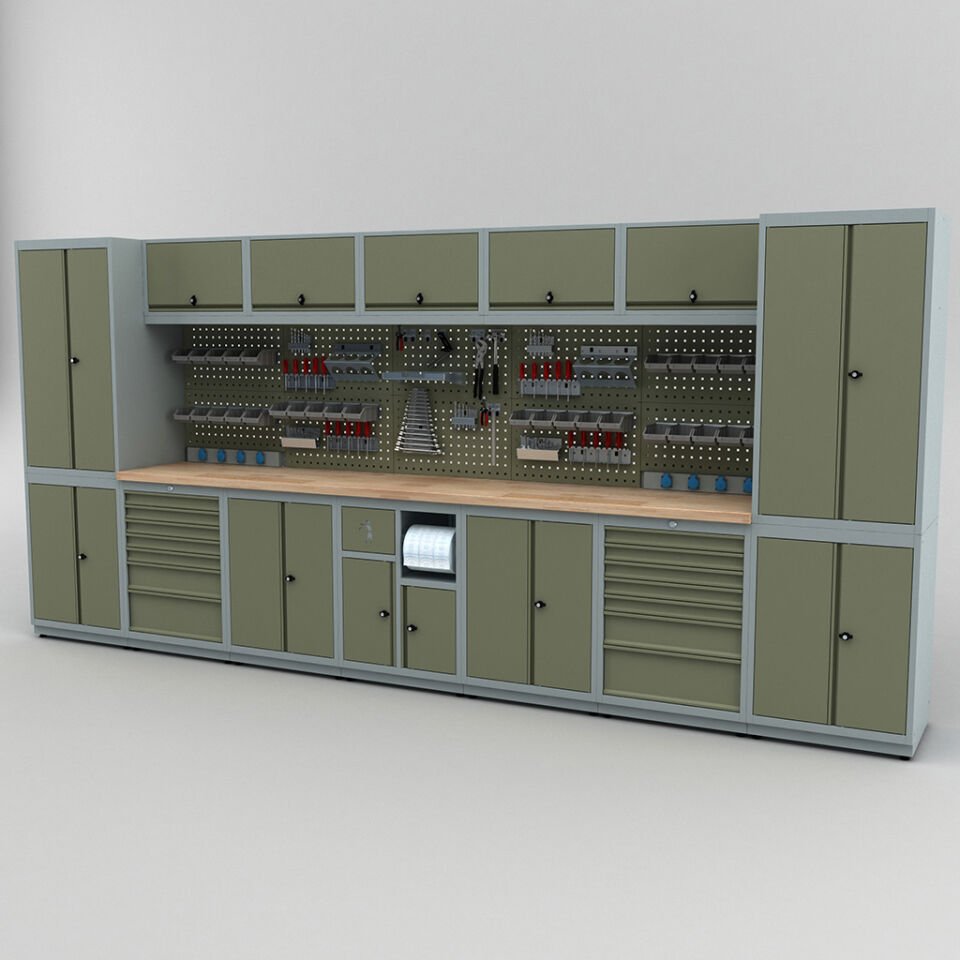

| Gövde Renk Seçenekleri | RAL7001 (Koyu Gri) veya RAL7003 (Yosun Yeşil) - Değiştirilebilir |
| Tezgah Üstü Tabla Malzemesi | 40 mm Masif Kayın Panel (Hassas Çalışma ve Muayene için İdeal) |
| Tabla Ölçüsü (Genişlik x Derinlik) | 3100 x 550 mm |
| Çekmece Sistemi | Teleskopik Ray Sistemi - Pürüzsüz ve Güvenilir Açılış/Kapanış |
| Çekmece Taşıma Kapasitesi | 35 kg (Çekmece Başına) |
| Raf Sistemi | Ayarlanabilir Raf Yapısı - Esnek Depolama Konfigürasyonu |
| Raf Taşıma Kapasitesi | 95 kg (Raf Başına) |
| Kilitleme Sistemi | Merkezi Kilit Mekanizması (Yetkisiz Kullanım ve Alet Kaybı Önleme) |
| Tezgah Ayakları | Ayarlanabilir Ayaklar - Zemin Düzensizliklerine Uyum |
| Büyük Delikli Pano (Aksesuar) | Ölçüler: 375 x 620 x 15 mm | Delik Çapı: 8 mm | Alet Asma ve Organizasyonu |
| Küçük Delikli Pano (Aksesuar) | Ölçüler: 300 x 620 x 15 mm | Delik Çapı: 2 mm | Hassas Alet Asma |
| Elektrik Donanımı | 8 Adet Kapaklı 220V Topraklı Priz (IP44 Koruma Sınıfı) - Güvenli Elektrik Bağlantısı |
| Aydınlatma Sistemi | 3x14W Anahtarlı LED Bant Armatür - Eşit Aydınlatma, Gölge Eliminasyonu, Kusur Tespiti |
Endüstriyel Kullanım Alanları
- Otomotiv Endüstrisi - Kalite Kontrol Hatları: Motor parçaları, şanzıman bileşenleri ve gövde elemanlarının giriş-çıkış muayenesinde kullanılır. Operatör parçayı soldan alır, merkez bölümde kumpas ve mikrometre ile ölçer, sağ tarafta onaylı/ret bölümüne ayırır. Teleskopik çekmeceler farklı ölçüm aletlerini organize ederek kalibrasyonu korur. LED aydınlatma yüzey kusurlarını ve renk farklarını net gösterir.
- Makine İmalat - Tedarikçi Parça Kabul Birimleri: Dış tedarikçilerden gelen döküm, imalat ve işlenmiş parçaların kabul kontrolünde istasyon görevi yapar. Merkezi kilit sistemi kalibre edilmiş ölçüm aletlerini yetkisiz kullanımdan korur. Ayarlanabilir raf sistemi (95 kg taşıma kapasitesi) numune parçaları ve referans görselleri göz hizasında tutar. Prizlik modülü dijital ölçüm cihazlarını besler.
- Elektrik-Elektronik Üretimi - Son Kontrol İstasyonları: PCB montajı, konnektör montajı ve elektronik modüllerin hat sonu muayenesinde kullanılır. Geniş tezgah yüzeyi (2480 mm) farklı test cihazlarının yerleştirilmesine olanak tanır. Teleskopik çekmeceler (8x70, 5x140, 2x210 mm) hassas ölçüm aletlerini ve test problarını korur. Monofaze prizler test ekipmanlarını aynı noktadan besler.
- Plastik İnjeksiyon Kalıpçılığı - Kalıp Parça Muayenesi: Kalıptan çıkan plastik parçaların boyut, şekil ve yüzey kalitesi kontrolünde kullanılır. Ayarlanabilir ayaklar (2020 mm yükseklik) operatörün ergonomik çalışmasını sağlar. Merkezi kilit sistemi kalibre edilmiş şablonları ve komparatörleri korur. LED aydınlatma ince çizikleri, renk farklarını ve kalıp izlerini görünür kılar.
- Havacılık ve Savunma - Kritik Parça Sertifikasyonu: Uçak motoru bileşenleri, hidrolik parçalar ve yapısal elemanların sertifikasyon muayenesinde kullanılır. Merkezi kilit sistemi ve ayarlanabilir raf yapısı (95 kg kapasitesi) kalibrasyon belgeli ölçüm aletlerini standart şartlarda tutar. Tezgah üstü bölümlendirmesi muayene edilen ve edilmeyen parçaların izlenebilirliğini sağlar. Monofaze prizler veri kayıt cihazlarını besler.
Fonksiyonel Tasarım ve Çalışma Ergonomisi
Şahin Ekipman Modüler Çalışma Tezgahı SE.36.18.41, endüstriyel ortamlarda operatör ergonomisini ve iş verimliliğini maksimum düzeyde sağlamak üzere tasarlanmıştır. Sağlam kaynaklı çelik şasi yapısı, ağır sanayi şartlarında titreşimsiz ve stabil bir çalışma platformu oluştururken, elektrostatik toz fırın boya teknolojisi, fabrika ortamındaki kimyasal spreyler, yağ sıçramaları ve mekanik darbelere karşı çizilmez bir yüzey koruması sağlar. 2020 mm yükseklik, uzun çalışma saatlerinde operatör yorgunluğunu azaltırken, hassas muayene ve ölçüm işlemleri için ergonomik bir çalışma alanı oluşturur. Teleskopik çekmece sistemi, kumpas, mikrometre, mastar ve komparatör gibi hassas alet ve ekipmanları farklı derinlikteki çekmeceler içinde organize şekilde saklar, böylece aletler birbirine çarpmaz ve kalibrasyonu korunur. Merkezi kilit mekanizması, yetkisiz kullanımı ve değerli alet kaybını önlerken, operasyon güvenliğini ve veri bütünlüğünü korur.
40 mm masif kayın panel tabla, hassas ölçüm ve muayene işlemleri için ideal bir çalışma yüzeyi sunarken, 3x14W LED bant armatür sistemi, tezgah üstünü eşit ve yeterli şekilde aydınlatır. LED aydınlatmanın sağladığı gölgesiz aydınlatma, ince çizikler, renk farkları ve kusurları net biçimde görünür kılarak, kalite kontrol ve muayene işlemlerinin doğruluğunu artırır. Tavan aydınlatmasının oluşturduğu gölgeler ve ışık yetersizliği sorunları tamamen eliminasyonu sağlanır. Ayarlanabilir raf sistemi ve teleskopik çekmeceler, alet ve parça depolamasını esnek şekilde konfigüre etmeyi mümkün kılırken, 8 adet kapaklı 220V topraklı priz (IP44 koruma sınıfı), modern atölye ve fabrika elektrik ihtiyaçlarını karşılar. Modüler tasarımı sayesinde delikli pano setleri, raf sistemleri ve aksesuar kombinasyonları esnek şekilde eklenerek, giriş kontrol, hat sonu muayene, tedarikçi kabul ve numune onay gibi farklı endüstriyel uygulamalara özel çözümler sunulabilir. Şahin Ekipman'ın bu tezgahı, 5S düzeni ve atölye organizasyonuna katkı sağlarken, operasyon verimliliğini ve kalite standartlarını korur.
